In breve:
- Il rilievo 3D con drone trasforma immagini aeree in modelli tridimensionali affidabili, utili per progettazione e monitoraggio. Per risultati professionali, è essenziale una pianificazione accurata, attrezzature di qualità e sistemi di georeferenziazione accurati. La corretta elaborazione dei dati garantisce modelli di alta precisione, fondamentali nel settore edile e della topografia.

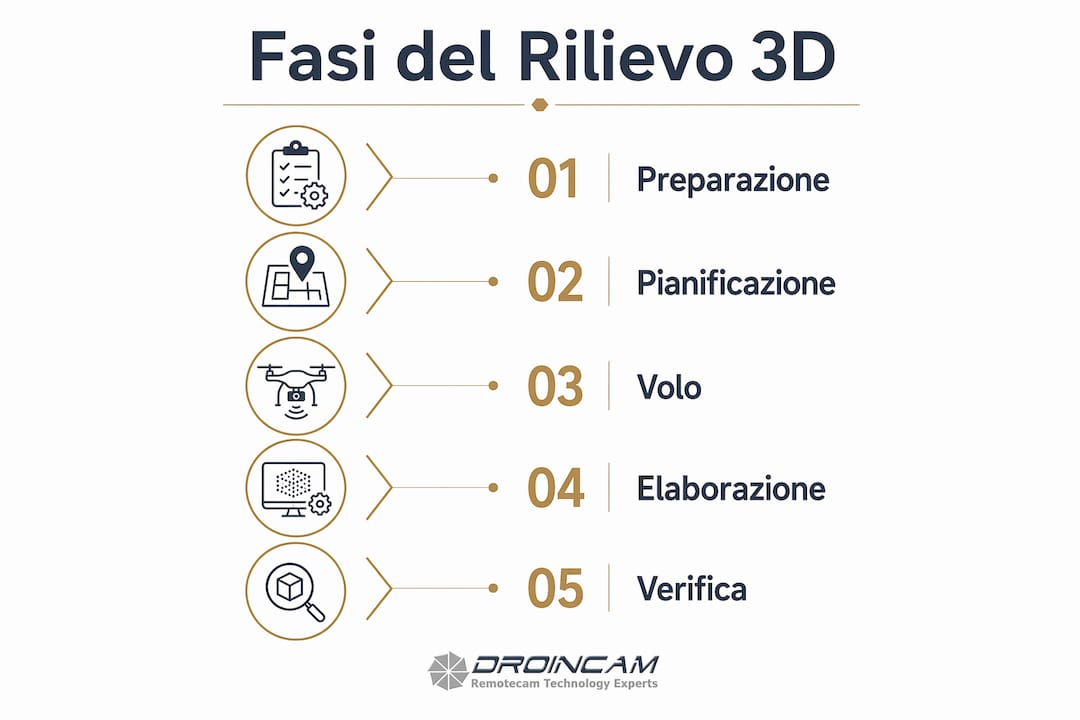

Il rilievo 3D con drone è il processo che trasforma immagini aeree in modelli tridimensionali metricamente affidabili, utilizzabili per progettazione, calcoli volumetrici e monitoraggio nei cantieri edili. La tecnica si basa sulla fotogrammetria aerea, disciplina consolidata che con i droni ha raggiunto risoluzioni superiori ai sistemi satellitari, riducendo tempi e costi rispetto ai metodi tradizionali. Rispetto a un rilievo topografico classico, un drone copre aree estese in poche ore e restituisce dati immediatamente elaboratili. Per ottenere risultati professionali, però, non basta volare: servono attrezzatura adeguata, pianificazione rigorosa e un workflow di elaborazione corretto.
Come fare rilievo 3D con drone: strumenti e software necessari
La scelta dell’attrezzatura determina la qualità del modello finale prima ancora di decollare. I droni adatti a rilievi professionali montano sensori RGB ad alta risoluzione, sensori multispettrali per analisi vegetazionale o scanner LiDAR per ambienti con vegetazione fitta o scarsa illuminazione. Per applicazioni edili, il sensore RGB rimane la scelta più diffusa grazie al rapporto qualità-costo e alla compatibilità con i principali software fotogrammetrici.
La precisione centimetrica dipende dal sistema di posizionamento. I droni dotati di sistemi RTK e PPK correggono le coordinate GPS in tempo reale o in post-elaborazione, eliminando la deriva tipica del GPS standard. Questa caratteristica è indispensabile in ambito edile, dove errori di posizione di anche pochi decimetri rendono il modello inutilizzabile per calcoli strutturali o volumetrici.
I software di pianificazione volo gestiscono la missione automatizzata e garantiscono la copertura fotografica programmata. Per l’elaborazione dei dati, i professionisti del settore utilizzano principalmente Agisoft Metashape e RealityCapture, entrambi capaci di gestire migliaia di immagini e produrre nuvole di punti dense, mesh e ortofoto georeferenziate. DJI Terra rappresenta un’alternativa integrata per chi utilizza droni dello stesso produttore.
| Componente | Funzione principale | Nota operativa |
|---|---|---|
| Sensore RGB | Acquisizione immagini per fotogrammetria | Risoluzione minima consigliata: 20 MP |
| Sistema RTK/PPK | Posizionamento centimetrico | Riduce o elimina la necessità di GCP |
| GCP (Ground Control Points) | Georeferenziazione e correzione altimetrica | Distribuzione uniforme sull’area di rilievo |
| Modello geoidico ITALGEO2005 | Conversione quota GNSS in quota ortometrica | Obbligatorio per calcoli altimetrici affidabili |
| Software fotogrammetrico | Elaborazione immagini e generazione modello 3D | Agisoft Metashape, RealityCapture, DJI Terra |
Un aspetto spesso trascurato riguarda i modelli geoidici. La differenza tra quota ellissoidica e quota ortometrica può raggiungere valori significativi sul territorio italiano e, se ignorata, produce errori altimetrici che compromettono l’intero rilievo. Il modello ITALGEO2005 è lo standard di riferimento in Italia per questa conversione.
Un consiglio: Prima di acquistare o noleggiare un drone, verificate che il sistema GNSS integrato supporti la correzione RTK via rete NTRIP o tramite stazione base locale. Questa verifica evita di scoprire limitazioni tecniche solo in fase operativa.

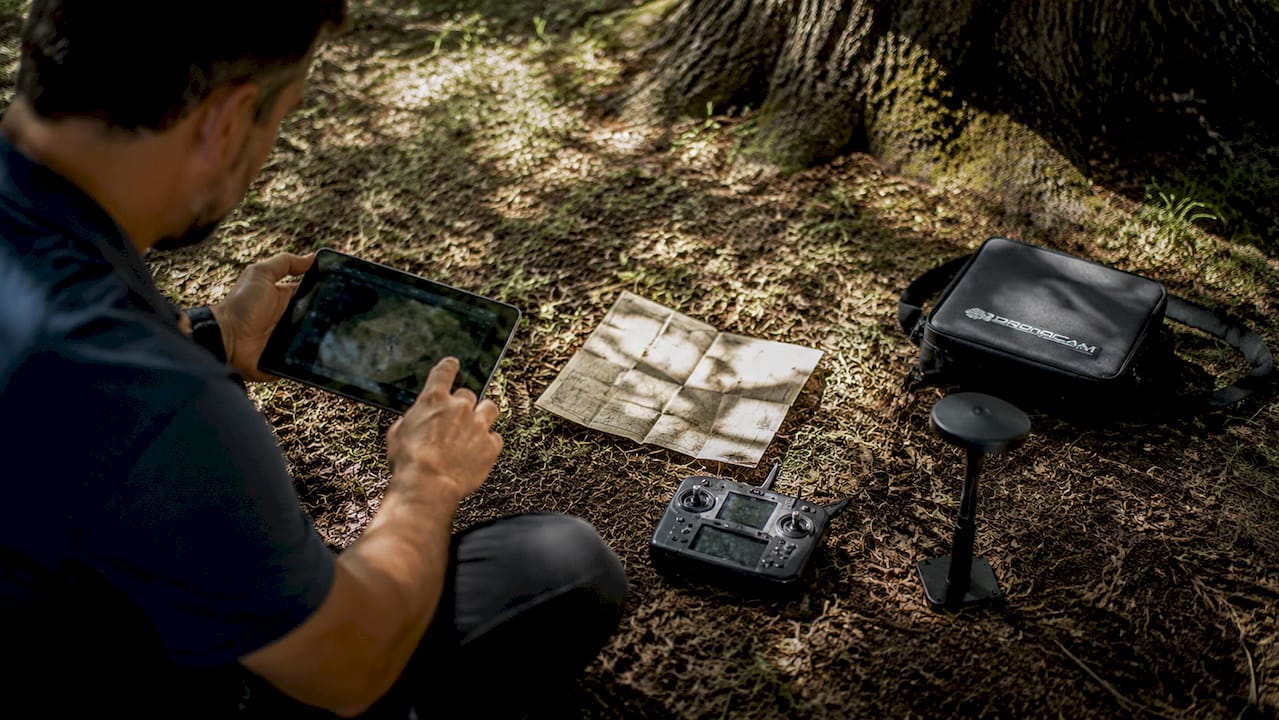

Come pianificare la missione di volo per un rilievo 3D efficace
Una missione mal pianificata produce dati insufficienti che nessun software riesce a correggere in elaborazione. La pianificazione della missione richiede di definire quattro parametri fondamentali prima di arrivare in campo.
-
Tipo di missione. Le missioni nadirali, con fotocamera verticale, coprono aree pianeggianti e generano ortofoto di qualità. Le missioni oblique aggiungono fotografie inclinate a 45° circa, catturando le facciate degli edifici e migliorando la ricostruzione delle superfici verticali. Le missioni orbitanti si concentrano su un singolo oggetto, come un edificio o un’opera d’arte, ruotando attorno ad esso a distanza costante.
-
Overlap e sidelap. L’overlap frontale (sovrapposizione longitudinale tra fotogrammi consecutivi) deve essere almeno del 75–80%. Il sidelap laterale (sovrapposizione tra strisciate adiacenti) non deve scendere sotto il 60–70%. Valori inferiori generano lacune nella nuvola di punti e zone del modello non ricostruite.
-
GSD (Ground Sampling Distance). Il GSD esprime la dimensione reale di un pixel a terra. Un GSD di 2–3 cm per pixel è adeguato per rilievi topografici di cantiere. Per dettagli strutturali fini, come lesioni o giunti, si scende a 1 cm per pixel, il che richiede quote di volo più basse.
-
Condizioni operative. Volare con luce diffusa e cielo coperto riduce le ombre nette che disturbano l’allineamento delle immagini. Vento superiore a 8–10 m/s compromette la stabilità del drone e la nitidezza delle foto. La normativa ENAC vigente impone autorizzazioni specifiche per voli in aree urbane o vicino a infrastrutture critiche: verificare sempre prima della missione.
Un consiglio: Pianificate sempre una strisciata perimetrale aggiuntiva attorno all’area di interesse. Questa copertura extra migliora la ricostruzione dei bordi del modello, che sono le zone più soggette a deformazioni geometriche.
Step by step: come eseguire il volo e acquisire immagini per il rilievo 3D
L’esecuzione corretta della missione dipende da una serie di verifiche pre-volo che non vanno mai saltate, indipendentemente dall’esperienza del pilota.
- Calibrazione e controllo sensori. Verificare la calibrazione della fotocamera, la carica delle batterie e l’assenza di aggiornamenti firmware pendenti. Un firmware non aggiornato può causare comportamenti anomali durante il volo automatizzato.
- Verifica GPS e connettività RTK. Prima del decollo, confermare che il drone abbia acquisito la correzione RTK dalla rete o dalla stazione base. Il numero di satelliti visibili deve essere sufficiente per garantire la precisione dichiarata.
- Impostazioni fotocamera. Usare modalità manuale per esposizione e ISO. L’esposizione automatica genera variazioni di luminosità tra fotogrammi adiacenti che complicano l’allineamento in software. Velocità otturatore minima 1/800 s per evitare mosso in volo.
- Posizionamento dei GCP. I Ground Control Points ben distribuiti devono essere rilevati con stazione totale o ricevitore GNSS di precisione prima del volo. La distribuzione ottimale prevede punti ai bordi e al centro dell’area, non raggruppati in una sola zona.
- Gestione degli imprevisti. Definire prima del volo la procedura di atterraggio di emergenza e la zona sicura. In caso di perdita del segnale RTK durante la missione, il drone completa la traiettoria con GPS standard: i dati raccolti in quella fase vanno verificati con attenzione in elaborazione.
La qualità del rilievo 3D si decide in campo, non al computer. Un’acquisizione fotografica corretta, con overlap adeguato e GCP ben rilevati, permette al software di restituire un modello affidabile. Nessun algoritmo compensa dati di partenza insufficienti.
Come elaborare i dati raccolti per ottenere modelli 3D accurati
L’elaborazione fotogrammetrica segue il workflow Structure from Motion in fasi sequenziali, ognuna delle quali condiziona la qualità del risultato finale.
-
Importazione e allineamento immagini. Il software analizza le caratteristiche comuni tra fotogrammi sovrapposti e calcola la posizione di ogni scatto nello spazio. Con sistemi RTK, le coordinate GPS di ogni foto accelerano e migliorano questo processo.
-
Generazione della nuvola di punti densa. Dall’allineamento si produce una nuvola di milioni di punti 3D, ognuno con coordinate e colore. La densità della nuvola dipende dalla risoluzione delle immagini e dai parametri di overlap impostati in volo.
-
Georeferenziazione con GCP e modello geoidico. I GCP rilevati in campo vengono identificati nelle immagini e usati per scalare, orientare e correggere il modello. L’integrazione del modello geoidico converte le quote GNSS in quote ortometriche, rendendo i dati altimetrici coerenti con il livello del mare e utilizzabili in progettazione.
-
Mesh e tessitura. La nuvola di punti viene convertita in una superficie poligonale continua (mesh) e rivestita con la texture fotografica. Questo passaggio produce il modello 3D visivamente realistico.
-
Esportazione e utilizzo. I prodotti finali includono ortofoto georeferenziate, modelli digitali del terreno (DTM), modelli digitali di superficie (DSM), nuvole di punti in formato LAS/LAZ e modelli mesh in formato OBJ o FBX. Questi file si importano direttamente in software CAD, GIS e piattaforme BIM per la progettazione e il monitoraggio del cantiere.
| Prodotto finale | Formato tipico | Utilizzo in cantiere |
|---|---|---|
| Ortofoto | GeoTIFF | Planimetrie aggiornate e misurazioni 2D |
| DTM/DSM | GeoTIFF, ASCII grid | Calcoli volumetrici e curve di livello |
| Nuvola di punti | LAS, LAZ | Analisi strutturali e confronto temporale |
| Modello mesh 3D | OBJ, FBX | Visualizzazione BIM e presentazioni |
Per realizzare ortofoto con drone di qualità professionale, la risoluzione del sensore e la quota di volo devono essere calibrate in funzione della scala di restituzione richiesta dal progetto.
Errori comuni nel rilievo 3D con drone e come verificare l’accuratezza
Gli errori più frequenti nei rilievi fotogrammetrici con drone derivano da tre cause principali: pianificazione insufficiente, raccolta dati carente e trascuratezza nella georeferenziazione.
- Overlap inadeguato. Sovrapposizioni inferiori al 70% frontale generano zone cieche nel modello, visibili come aree vuote o deformate nella nuvola di punti. La soluzione è ripianificare la missione con parametri corretti.
- GCP mal distribuiti o insufficienti. Concentrare tutti i punti di controllo in una sola parte dell’area produce deformazioni geometriche nelle zone prive di riferimenti. La distribuzione deve coprire l’intera area, con almeno un punto in ogni quadrante.
- Quota geoidica ignorata. Errori altimetrici rilevanti derivano dall’uso diretto delle quote GNSS senza conversione ortometrica. In Italia, la differenza tra quota ellissoidica e quota ortometrica varia da zona a zona e può superare il metro.
- Verifica qualità della nuvola. Dopo l’elaborazione, analizzare il report di qualità generato dal software. Il report indica l’errore di riproiezione medio, la copertura per immagine e la distribuzione dei GCP. Un errore di riproiezione superiore a 1 pixel segnala problemi nell’allineamento.
- Confronto con rilievi tradizionali. Per cantieri critici, il controllo qualità del modello si esegue misurando punti di verifica indipendenti con stazione totale e confrontando le coordinate con quelle estratte dal modello 3D.
Un consiglio: Conservate sempre i file di progetto del software fotogrammetrico, non solo i prodotti finali. Se emergono dubbi sull’accuratezza mesi dopo il rilievo, potrete rielaborare i dati con parametri corretti senza tornare in campo.
Punti chiave
Il rilievo 3D con drone richiede attrezzatura calibrata, missione pianificata con overlap corretto e georeferenziazione con modello geoidico per produrre dati utilizzabili in ambito professionale.
| Punto | Dettagli |
|---|---|
| Sistemi RTK/PPK | Garantiscono precisione centimetrica e riducono il numero di GCP necessari in campo. |
| Overlap minimo | Frontale al 75–80% e laterale al 60–70% per evitare lacune nella nuvola di punti. |
| Modello geoidico ITALGEO2005 | Converte le quote GNSS in ortometriche, rendendo i dati altimetrici affidabili per la progettazione. |
| Workflow SfM | Allineamento, nuvola densa, georeferenziazione e mesh sono fasi sequenziali non comprimibili. |
| Controllo qualità | Il report del software e i punti di verifica indipendenti confermano l’accuratezza del modello finale. |
Il valore reale di un rilievo 3D fatto bene: riflessioni dall’esperienza
Dopo anni di lavoro su cantieri di diverse dimensioni, ho imparato che l’errore più costoso non è tecnico: è organizzativo. Molti professionisti arrivano in campo con il drone pronto ma senza aver definito la precisione richiesta dal committente. Questa mancanza si traduce in rilievi rifatti, costi duplicati e tensioni con la direzione lavori.
La georeferenziazione altimetrica è il punto dove vedo più errori, anche tra tecnici esperti. La conversione tra quota GNSS e quota ortometrica sembra un dettaglio, ma su un cantiere con movimenti terra significativi, un errore di 50 cm nei calcoli volumetrici si traduce in migliaia di euro di scarto tra preventivo e consuntivo.
Un aspetto che raramente viene discusso riguarda l’integrazione del rilievo 3D nel flusso di lavoro del cantiere. Produrre un modello accurato è solo metà del lavoro. L’altra metà è consegnarlo in un formato che i progettisti, i direttori lavori e i BIM manager possano usare senza conversioni manuali. Definire i formati di output prima del rilievo evita sorprese in fase di consegna.
Guardo con interesse all’evoluzione dei sistemi di monitoraggio continuo dei cantieri, dove il rilievo 3D periodico si combina con dati timelapse per tracciare l’avanzamento lavori in modo verificabile. Questa integrazione trasforma il rilievo da operazione puntuale a strumento di controllo continuo, con un valore operativo molto superiore al singolo modello consegnato a fine progetto.
— Carlo
Droincam e Droinservice per i rilievi 3D professionali nei cantieri
Droincam, brand di Droinservice, opera in tutta Italia con servizi di rilievo topografico con drone, fotogrammetria aerea e monitoraggio cantieri. Droinservice è autorizzata ENAC dal 2014 e ha maturato esperienza operativa in contesti tecnici complessi, dai grandi cantieri infrastrutturali alle ispezioni su edifici storici.
I rilievi topografici con drone di Droincam integrano sistemi RTK, GCP rilevati con strumentazione certificata e workflow fotogrammetrico completo, con restituzione in formato CAD, GIS e BIM. Per i cantieri che richiedono un controllo continuativo, il servizio si affianca al monitoraggio cantieri con sistemi timelapse a fotocamere professionali Nikon e Canon, che documentano l’avanzamento lavori con immagini ad alta risoluzione accessibili da remoto. Contattate il team Droincam per una consulenza tecnica sul progetto specifico.
Domande frequenti
Cos’è la fotogrammetria con drone e come si differenzia dal rilievo tradizionale?
La fotogrammetria con drone è una tecnica che elabora immagini aeree sovrapposte per generare modelli 3D georeferenziati. Rispetto al rilievo tradizionale con stazione totale, copre aree più estese in tempi minori e produce dati tridimensionali completi anziché singoli punti misurati.
Quanti GCP servono per un rilievo 3D affidabile?
Il numero minimo raccomandato è 5 GCP distribuiti uniformemente sull’area, con almeno uno per ogni quadrante e uno al centro. Con sistemi RTK di qualità, il numero può ridursi, ma i punti di verifica indipendenti restano necessari per il controllo qualità.
Quali software si usano per elaborare i dati di un rilievo fotogrammetrico con drone?
Agisoft Metashape e RealityCapture sono i software più utilizzati in ambito professionale per il workflow fotogrammetrico SfM. Entrambi gestiscono l’allineamento immagini, la generazione della nuvola di punti e l’esportazione in formati CAD, GIS e BIM.
Perché il modello geoidico è necessario nel rilievo 3D con drone?
Il GPS fornisce quote ellissoidiche, non ortometriche. La conversione con modello geoidico come ITALGEO2005 è necessaria per ottenere altitudini coerenti con il livello del mare, indispensabili per calcoli volumetrici e progettazione strutturale.
Quanto tempo richiede l’elaborazione di un rilievo 3D con drone?
I tempi dipendono dal numero di immagini e dalla potenza del computer. Un rilievo medio di 500–1.000 fotogrammi richiede da 2 a 6 ore di elaborazione su una workstation con GPU dedicata. Aree più estese con migliaia di immagini possono richiedere elaborazioni notturne o l’uso di server cloud.
