Guida workflow rilievi topografici step by step

In breve:

• Un workflow di rilievi topografici strutturato garantisce risultati coerenti e di qualità verificabile.
• La combinazione di tecnologie come GNSS, stazione totale, laser scanner e drone riduce gli errori e migliora l’affidabilità dei dati.

Un workflow per rilievi topografici è la sequenza strutturata di fasi operative che trasforma dati grezzi di campo in elaborati tecnici verificabili e pronti per la progettazione. Senza una procedura definita, anche gli strumenti più avanzati producono risultati incoerenti o inutilizzabili. Questa guida workflow rilievi topografici step by step copre ogni fase del processo: dalla pianificazione degli obiettivi alla restituzione dei dati, con riferimento alle tecniche di rilievo topografico consolidate e alle tecnologie integrate oggi disponibili. Il metodo descritto si applica a cantieri edili, infrastrutture e interventi di recupero, ed è pensato per ingegneri, geometri e project manager che operano sul campo.

Quali strumenti scegliere per un rilievo topografico efficace?

La scelta degli strumenti determina la qualità e la completezza dei dati raccolti. Nessuna tecnologia singola copre tutte le esigenze operative: tecnologie integrate nei rilievi come GNSS, stazione totale, laser scanner e drone producono risultati adatti anche ai contesti più complessi.

Ogni tecnologia ha un ruolo preciso nel flusso di lavoro. Il GNSS fornisce il riferimento assoluto; la stazione totale garantisce precisione puntuale; il laser scanner SLAM copre ambienti interni o strutturati; il drone acquisisce superfici estese in tempi ridotti. Combinare questi strumenti significa eliminare i punti ciechi di ciascuno.

Un consiglio: non affidarsi a una sola tecnologia per l’intero rilievo. Un flusso integrato riduce i margini di errore e produce dati coerenti che non richiedono costose revisioni in post-elaborazione.

Come pianificare il rilievo: obiettivi, dettaglio e condizioni operative

La pianificazione è la fase che incide di più sul risultato finale. Definire a monte modalità e finalità del rilievo evita revisioni costose dovute a dati inutilizzabili o livelli informativi non corretti.

Prima di avviare qualsiasi campagna di acquisizione, occorre chiarire questi elementi:

• Finalità progettuale: il rilievo serve per un progetto architettonico, strutturale, infrastrutturale o per un piano urbanistico? Ogni finalità richiede un livello di dettaglio diverso.
• Livello di dettaglio (LOD): richiedere una restituzione in scala 1:100 quando il progetto necessita di scala 1:20 genera dati inutilizzabili. La scala di restituzione va concordata prima dell’acquisizione, non dopo.
• Tolleranze e precisioni: ogni progetto ha soglie di errore accettabili. Definirle in anticipo orienta la scelta degli strumenti e il numero di misure ridondanti necessarie.
• Sistema di riferimento: non precisare il sistema di riferimento può portare a disallineamenti difficilmente correggibili con cartografie e modelli BIM futuri. La scelta tra sistema locale e georeferenziato va documentata nel capitolato.
• Condizioni operative: accessibilità dell’area, presenza di vegetazione fitta, ostacoli fisici o limitazioni normative per i droni condizionano la fattibilità tecnica del rilievo.

Il sopralluogo preliminare non è un optional. Valutare criticità fisiche prima della campagna di acquisizione evita problemi che non possono essere corretti in post-elaborazione.

Un consiglio: durante il sopralluogo, fotografare e georeferenziare gli ostacoli rilevati. Questo materiale diventa parte della documentazione di progetto e supporta eventuali richieste di variazione al committente.

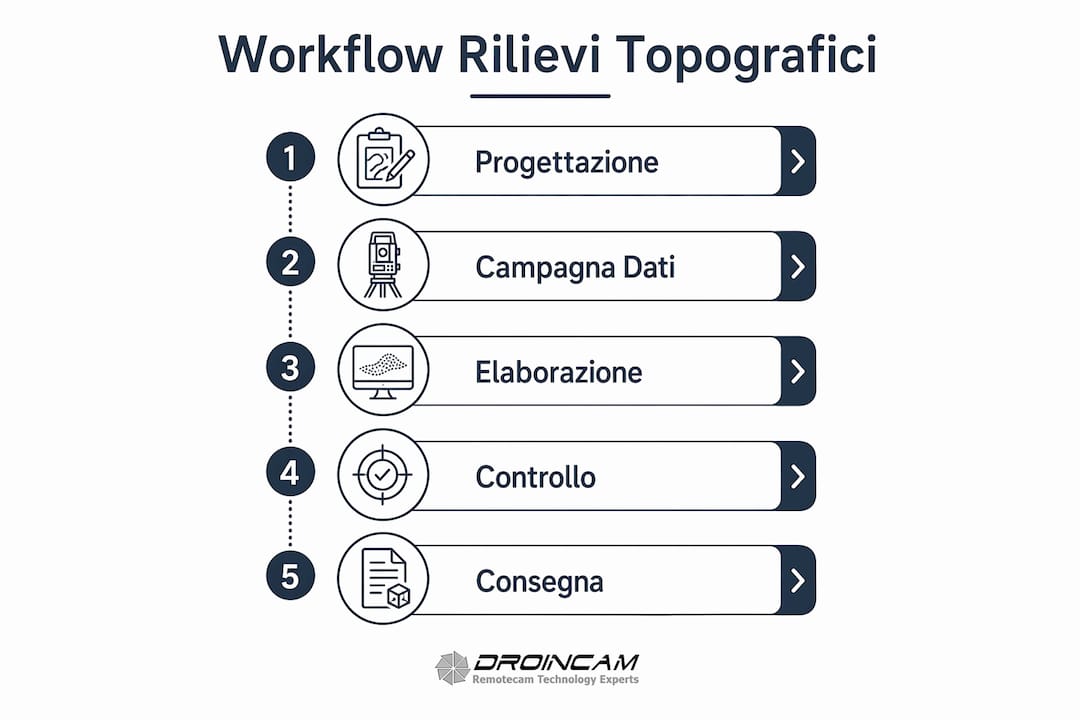

Fasi operative del workflow: dalla campagna dati all’elaborazione

Il workflow dei rilievi topografici si articola in fasi sequenziali, ciascuna con obiettivi e output definiti. Saltare o comprimere una fase compromette la coerenza dell’intero dataset.

1. Progettazione della rete di rilievo. Si definiscono i vertici della rete di inquadramento, la loro distribuzione spaziale e il metodo di misura. Una rete ben progettata garantisce la propagazione controllata degli errori.
2. Materializzazione e posizionamento dei punti di controllo. I capisaldi vengono posizionati fisicamente e misurati con GNSS o stazione totale. Questi punti sono il riferimento per tutta l’acquisizione successiva.
3. Acquisizione dati sul campo. Si eseguono le misure con gli strumenti selezionati in fase di pianificazione. Le best practice prevedono misure ridondanti, doppi stazionamenti e verifica immediata della chiusura delle poligonali.
4. Compensazione con il metodo dei minimi quadrati. La compensazione armonizza le misure ridondanti riducendo l’incertezza residua e allineando il rilievo alle reti geodetiche ufficiali. Questo passaggio è operativo, non solo teorico: produce la stima statistica degli errori residui e valida la qualità del dato.
5. Integrazione multisensoriale. I dati provenienti da fonti diverse (drone, laser scanner, stazione totale, GNSS) vengono allineati in un sistema di riferimento comune. Combinare aerofotogrammetria, SLAM e GNSS produce risultati coerenti e privi di derive metriche.
6. Elaborazione e filtraggio dei dati digitali. Le nuvole di punti vengono classificate, filtrate e segmentate. I modelli 3D vengono generati e verificati rispetto ai punti di controllo.
7. Controllo qualità e validazione. Si confrontano i dati elaborati con misure indipendenti. Gli scarti fuori tolleranza richiedono nuova acquisizione, non interpolazione.

Un consiglio: verificare i dati acquisiti direttamente in campo, prima di smontare la strumentazione. Un controllo immediato sulle chiusure di poligonale o sugli scarti GNSS permette di ripetere misure critiche senza un secondo sopralluogo.

Come gestire e restituire i dati topografici in modo efficace

La gestione dei dati è la fase che più spesso viene sottovalutata. Produrre un dataset tecnicamente corretto ma consegnato in un formato incompatibile con il software del committente vanifica il lavoro svolto.

I formati più diffusi per la restituzione di dati topografici digitali sono:

• .las e .laz: standard per nuvole di punti, compatibili con la maggior parte dei software di elaborazione e BIM.
• .e57: formato aperto per dati di scansione 3D, garantisce interoperabilità tra piattaforme diverse.
• .dxf e .dwg: formati vettoriali per elaborati CAD, utilizzati per planimetrie, sezioni e profili.
• GeoTIFF: per ortofoto georeferenziate, compatibile con software GIS come QGIS e ArcGIS.

Definire formato, gestione e software di destinazione prima dell’acquisizione evita problemi di integrazione a valle. La documentazione dei metadati è parte integrante della consegna: sistema di riferimento, precisioni ottenute, data di acquisizione e strumentazione utilizzata devono accompagnare ogni elaborato.

L’integrazione nei flussi BIM richiede attenzione particolare. I modelli 3D devono essere georeferenziati nel sistema concordato e le nuvole di punti devono rispettare la densità minima richiesta per il livello di dettaglio del modello. Un rilievo consegnato senza questi parametri documentati genera problemi in ogni fase progettuale successiva.

Un consiglio: concordare con il committente i formati e le modalità di consegna prima di avviare il rilievo, non a lavori conclusi. Inserire queste specifiche nel capitolato tecnico riduce i rischi di contestazione.

Errori comuni da evitare nel workflow di rilievo topografico

Gli errori più frequenti nei rilievi topografici non sono tecnici: sono organizzativi. Nascono dalla mancata definizione degli obiettivi, dalla sottovalutazione delle condizioni operative e dalla scarsa comunicazione tra chi esegue il rilievo e chi lo utilizza.

• Scala di restituzione non concordata: produrre dati a scala 1:200 per un progetto che richiede 1:50 significa ricominciare da capo.
• Sistema di riferimento non documentato: un rilievo in sistema locale non collegato a reti geodetiche nazionali è inutilizzabile per qualsiasi integrazione cartografica o BIM.
• Sopralluogo omesso: aree non accessibili, vegetazione densa o interferenze elettromagnetiche scoperte in campo allungano i tempi e aumentano i costi.
• Integrazione multisensoriale trascurata: usare solo il drone o solo la stazione totale lascia zone d’ombra nel dataset che emergono solo in fase di elaborazione.
• Controllo qualità posticipato: verificare la qualità dei dati solo alla fine del processo significa scoprire errori quando non è più possibile tornare in campo senza costi aggiuntivi.

«Pianificare tenendo conto degli ostacoli fisici, delle condizioni operative e delle variabili ambientali è imprescindibile per la qualità finale dei rilievi. I problemi non risolti in campo non si risolvono in ufficio.»

Un consiglio: confrontarsi con il team e con il committente almeno in tre momenti: prima del sopralluogo, dopo la pianificazione e prima della consegna finale. Questo allineamento continuo riduce le revisioni e protegge la qualità del lavoro.

Punti chiave

Un workflow topografico affidabile si costruisce sulla pianificazione degli obiettivi, sull’integrazione delle tecnologie e sul controllo continuo della qualità dei dati in ogni fase operativa.

La mia esperienza sul campo: perché il metodo conta più dello strumento

Dopo anni di lavoro su cantieri di varia complessità, ho maturato una convinzione che va contro l’intuizione comune: il problema nei rilievi topografici non è quasi mai lo strumento. È il metodo.

Ho visto cantieri dotati di laser scanner di ultima generazione produrre dati inutilizzabili perché nessuno aveva definito il sistema di riferimento prima dell’acquisizione. Ho visto rilievi con drone eseguiti senza punti di controllo a terra restituire ortofoto visivamente perfette ma metricamente inaffidabili. In entrambi i casi, il problema era a monte: nella pianificazione, non nella tecnologia.

L’errore più sottile che osservo nei professionisti meno esperti è confondere la qualità dello strumento con la qualità del dato. Un GNSS di precisione centimetrica non serve a nulla se i punti di controllo sono posizionati male o se la rete non è stata compensata. La compensazione con i minimi quadrati è il momento in cui il dato diventa affidabile. Prima di quel passaggio, si lavora con misure grezze.

L’integrazione multisensoriale, poi, non è un lusso riservato ai grandi cantieri. Anche su un intervento di medie dimensioni, affiancare il rilievo drone a misure di stazione totale sui dettagli critici produce un dataset molto più solido. Il tempo aggiuntivo è minimo rispetto al rischio di dover ripetere l’acquisizione.

Il consiglio che do sempre ai colleghi: trattate il workflow come un documento di progetto, non come una lista di cose da fare. Ogni fase ha un input, un processo e un output verificabile. Se non riuscite a descrivere l’output atteso di una fase, quella fase non è ancora pianificata.

— Carlo

Droincam: rilievi integrati e monitoraggio cantieri in tutta Italia

Droincam affianca ingegneri, geometri e project manager con servizi di rilievo topografico con drone, fotogrammetria aerea, LIDAR e modelli 3D, integrati in un workflow professionale collaudato su cantieri di ogni scala. L’approccio multisensoriale di Droincam combina acquisizione aerea, controllo GNSS e restituzione in formati compatibili con i principali software BIM e CAD.

Oltre ai rilievi, Droincam offre sistemi di monitoraggio continuo del cantiere basati su acquisizione automatica di immagini ad alta risoluzione con fotocamere professionali Nikon e Canon. Questo permette di documentare lo stato di avanzamento lavori in modo verificabile, accessibile da remoto e utile per report tecnici e riunioni di coordinamento. Droincam opera in tutta Italia. Per una consulenza tecnica sul progetto, contattate il team direttamente dal sito.

Domande frequenti

Cos’è un workflow per rilievi topografici?

Un workflow per rilievi topografici è la sequenza strutturata di fasi operative che va dalla pianificazione degli obiettivi all’acquisizione dei dati, fino all’elaborazione e alla restituzione degli elaborati finali. Seguire un metodo definito garantisce coerenza, tracciabilità e qualità verificabile del dato.

Quali tecnologie si usano nei rilievi topografici moderni?

I rilievi topografici moderni integrano GNSS per il posizionamento assoluto, stazione totale per la precisione di dettaglio, laser scanner SLAM per ambienti complessi e drone fotogrammetrico per la copertura aerea. Nessuna tecnologia singola è sufficiente da sola per contesti operativi complessi.

Perché il sistema di riferimento è così importante in un rilievo?

Il sistema di riferimento determina la compatibilità del rilievo con cartografie, modelli BIM e altri elaborati progettuali. Un sistema non documentato o non allineato alle reti geodetiche nazionali genera disallineamenti difficilmente correggibili in fase di progettazione.

Quali formati di file sono standard per la consegna dei dati topografici?

I formati più diffusi sono .las e .laz per le nuvole di punti, .e57 per i dati di scansione 3D, .dxf e .dwg per gli elaborati CAD e GeoTIFF per le ortofoto georeferenziate. La scelta del formato va concordata con il committente prima dell’acquisizione.

Come si evitano errori costosi in un rilievo topografico?

Gli errori più costosi si evitano definendo scala di restituzione, sistema di riferimento e formati di consegna prima di avviare il rilievo. Il sopralluogo preliminare e la verifica dei dati direttamente in campo riducono il rischio di dover ripetere l’acquisizione.
