Rilievi multisensore nei lavori pubblici: guida per ingegneri

In breve:

• Il rilievo multisensore combina dati da sensori come LiDAR, fotogrammetria e GNSS per creare gemelli digitali accurati e verificabili di opere pubbliche. Questa tecnologia garantisce precisione, documentazione controllabile e monitoraggio continuo, essenziale per infrastrutture complesse. È particolarmente indicato per opere soggette a tolleranze inferiori a 5 centimetri e a monitoraggio ambientale obbligatorio.

I rilievi multisensore nei lavori pubblici consistono nell’acquisizione integrata di dati provenienti da LiDAR, fotogrammetria, GNSS, IMU e sensori termici o multispettrali, elaborati insieme per produrre un gemello digitale accurato e verificabile dell’opera. Non si tratta di una semplice somma di tecnologie: il valore sta nella complementarità tra precisione geometrica e informazione visiva, che nessun sensore singolo riesce a garantire da solo.

I benefici pratici per chi gestisce un appalto pubblico sono diretti:

• Accuratezza geometrica fino al millimetro per strutture complesse (ponti, gallerie, viadotti)
• Documentazione as-built verificabile e archiviabile, utile in caso di contenzioso o collaudo
• Monitoraggio dell’avanzamento lavori senza sopralluoghi continui, con dati aggiornabili a intervalli regolari
• Gestione del rischio grazie all’identificazione precoce di interferenze, cedimenti o difformità rispetto al progetto
• Integrazione diretta con ambienti BIM e sistemi informativi territoriali (SIT/GIS)

«La documentazione tridimensionale è uno strumento oggettivo utile in contenziosi e per verifiche temporali dello stato di fatto.» Specificare il rilievo multisensore nel capitolato tecnico è la scelta corretta ogni volta che l’opera richiede tolleranze inferiori a 5 cm, un as-built verificabile o un gemello digitale da aggiornare nel tempo.

Quando specificarlo nel capitolato: infrastrutture lineari (strade, ferrovie, argini), ponti e viadotti, gallerie, scavi profondi, adeguamenti di opere esistenti e qualsiasi intervento soggetto a monitoraggio ambientale obbligatorio.

Indice

• Quali sensori compongono un rilievo multisensore e cosa misura ciascuno
• Come si effettua un rilievo multisensore: workflow passo per passo
• Applicazioni concrete nei lavori pubblici: esempi operativi
• Quali deliverable aspettarsi e con quale precisione
• Normativa, privacy e autorizzazioni per rilievi in Europa centrale
• Limiti tecnici e criticità da considerare prima di avviare un rilievo
• Come scegliere un fornitore: checklist tecnica per la gara d’appalto
• Perché LiDAR e fotogrammetria insieme sono lo standard per i gemelli digitali
• Punti chiave
• Rilievi multisensore nei cantieri pubblici: una prospettiva dal campo
• Droincam per i rilievi multisensore nei lavori pubblici
• Fonti utili e riferimenti tecnici
• Domande frequenti

Quali sensori compongono un rilievo multisensore e cosa misura ciascuno

La scelta dei sensori dipende dall’obiettivo del rilievo, non da una lista fissa. Conoscere il contributo specifico di ciascuno permette di redigere capitolati tecnici precisi e di valutare le offerte in modo critico.

• LiDAR (Light Detection and Ranging): emette impulsi laser e misura il tempo di ritorno per costruire una nuvola di punti tridimensionale con precisione geometrica nell’ordine del centimetro o del millimetro. Indispensabile per rilievi strutturali, profili altimetrici e controllo delle deformazioni. La combinazione di LiDAR e fotogrammetria è oggi lo standard per la creazione di gemelli digitali accurati.
• Fotogrammetria (da drone o terrestre): elabora sequenze di fotografie sovrapposte per generare ortofoto georeferenziate, modelli digitali di elevazione (DEM/DSM/DTM) e mesh texturizzate. La fotogrammetria da drone produce output ad alta risoluzione utili per mappature topografiche e verifiche planimetriche.
• GNSS/RTK: fornisce la georeferenziazione assoluta di tutti i dati acquisiti. In modalità RTK (Real Time Kinematic) o PPK (Post-Processed Kinematic) raggiunge precisioni planimetriche e altimetriche di pochi centimetri, riducendo o eliminando la necessità di punti di controllo a terra (GCP).
• IMU (Inertial Measurement Unit): registra accelerazioni e rotazioni della piattaforma di acquisizione. Stabilizza i dati LiDAR e fotografici durante il volo o lo spostamento, compensando le oscillazioni e garantendo coerenza geometrica tra le scansioni.
• Termografia: rileva la distribuzione termica superficiale. Utile per diagnosticare distacchi di intonaco, infiltrazioni d’acqua, ponti termici e anomalie nei materiali di rivestimento di ponti o gallerie.
• Multispettrale: acquisisce bande oltre il visibile (vicino infrarosso, red edge). Applicata principalmente al monitoraggio della vegetazione lungo infrastrutture lineari o alla valutazione dello stato di aree verdi di compensazione ambientale.
• Camere 360° e sistemi panoramici: documentano l’ambiente circostante in modo continuo durante l’acquisizione mobile. Utili per ispezioni visive di gallerie, sottopassi e corridoi tecnici.

Le piattaforme di acquisizione più diffuse nei lavori pubblici sono droni multirotore o ad ala fissa, scanner laser terrestri su treppiede, sistemi mobili montati su veicolo e unità indossabili (zaini) per ambienti confinati o non accessibili dall’alto.

Un consiglio: per gallerie e spazi chiusi, i sistemi SLAM (Simultaneous Localization and Mapping) integrati con RTK permettono acquisizioni rapide e georeferenziazione automatica, riducendo drasticamente i tempi rispetto agli scanner terrestri tradizionali.

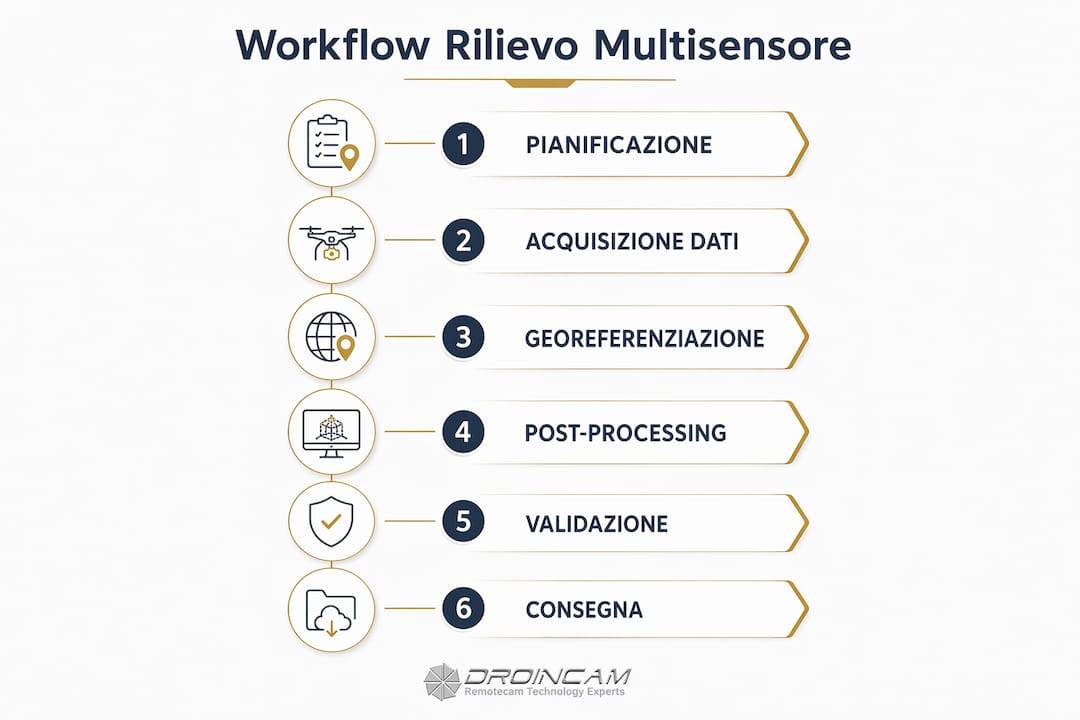

Come si effettua un rilievo multisensore: workflow passo per passo

Un rilievo multisensore ben eseguito segue una sequenza precisa. Saltare anche un solo passaggio compromette la qualità dell’intero dataset.

1. Pianificazione: definire l’estensione dell’area, la risoluzione richiesta, i sensori necessari e le stazioni di controllo a terra (GCP). Verificare le autorizzazioni per il volo e le eventuali restrizioni locali.
2. Acquisizione in campo: eseguire le sessioni di volo o scansione rispettando i piani di copertura e le sovrapposizioni minime (tipicamente 70–80% per la fotogrammetria). Acquisire simultaneamente i dati GNSS di riferimento.
3. Georeferenziazione: applicare le correzioni RTK o PPK ai dati di posizione. Se si usano GCP, misurarli con stazione totale o GNSS di precisione e integrarli nel software di elaborazione.
4. Registrazione e allineamento: allineare le nuvole di punti LiDAR tra sessioni diverse (metodo ICP, Iterative Closest Point) e integrare i dati fotogrammetrici per il texturing.
5. Fusione multisensoriale: sovrapporre i dataset in un sistema di riferimento comune (es. ETRS89/UTM). Verificare la coerenza geometrica tra LiDAR e fotogrammetria prima di procedere.
6. Controllo qualità (QC) in campo e in ufficio: confrontare punti di controllo indipendenti con i dati elaborati. Documentare gli scarti e verificare che rientrino nelle tolleranze di capitolato.
7. Consegna: produrre i deliverable nei formati richiesti (LAS/LAZ, GeoTIFF, IFC, OBJ) con metadati completi e report QC allegato.

Le soluzioni SLAM/RTK per acquisizioni rapide permettono georeferenziazione automatica e riducono la necessità di GCP, accelerando i workflow su aree estese o in ambienti complessi.

Un consiglio: eseguire sempre una validazione incrociata tra dataset LiDAR e fotogrammetrico prima della consegna: le discrepanze superiori a 2–3 cm in zone piane sono segnale di errori di calibrazione o di allineamento da correggere prima di procedere.

Applicazioni concrete nei lavori pubblici: esempi operativi

Il rilievo multisensore non è una tecnologia di nicchia. Nei lavori pubblici europei trova applicazione sistematica in almeno cinque contesti distinti.

• Monitoraggio avanzamento scavo: LiDAR aereo o terrestre acquisito a cadenza settimanale quantifica i volumi movimentati e confronta lo stato reale con il progetto esecutivo. Output: DTM differenziali, report volumetrici, ortofoto aggiornate.
• Rilievo as-built di ponti e viadotti: la combinazione LiDAR + fotogrammetria restituisce la geometria reale di impalcati, pile e spalle con tolleranze centimetriche. Utile per verifiche strutturali, calcolo delle deformazioni e aggiornamento del modello BIM. La scansione 3D per infrastrutture complesse consente anche l’identificazione di interferenze e supporta la manutenzione programmata.
• Controllo gallerie: i sistemi SLAM consentono scansioni continue senza stazioni fisse, producendo nuvole di punti dense dell’intradosso e dei piedritti. Particolarmente utile per verificare convergenze o deformazioni nel tempo.
• Adeguamento di opere esistenti: il rilievo multisensore fornisce la geometria reale dell’opera prima dell’intervento, riducendo le varianti in corso d’opera dovute a difformità tra progetto originale e stato di fatto.
• Monitoraggio ambientale obbligatorio: per opere soggette a VIA, il rilievo multisensore documenta lo stato fisico dei luoghi nelle fasi ante operam, corso d’opera e post operam, come previsto dalle procedure di monitoraggio ambientale ministeriali.

I rilievi 3D nei cantieri supportano anche la pianificazione della sicurezza e la supervisione remota, integrando il dato geometrico con la documentazione fotografica continua.

Quali deliverable aspettarsi e con quale precisione

Il capitolato tecnico deve specificare sia i formati di consegna sia le tolleranze ammissibili. Un fornitore serio non consegna solo file: consegna dati verificabili con metadati e report QC.

• Specificare sempre il sistema di riferimento (es. ETRS89/UTM32N, quota ellissoidica o ortometrica) e il datum verticale (es. ITALGEO2005).
• Richiedere i metadati completi di ogni file: data di acquisizione, strumentazione usata, parametri di calibrazione, numero di GCP e scarti residui.
• Inserire nel capitolato una clausola che preveda la consegna del report QC come condizione per l’accettazione dei deliverable.
• Per integrazioni BIM, specificare il livello di dettaglio (LOD) atteso e i software di destinazione (Autodesk Revit, Bentley MicroStation, Autodesk ReCap).

L’integrazione con software BIM/GIS richiede formati compatibili: point cloud in LAS/LAZ, mesh in OBJ o FBX, ortofoto in GeoTIFF georeferenziato e file IFC per i modelli strutturali.

Normativa, privacy e autorizzazioni per rilievi in Europa centrale

Operare con droni e sistemi di acquisizione dati in ambito pubblico comporta obblighi precisi. Ignorarli espone il fornitore e la stazione appaltante a blocchi operativi e sanzioni.

• Regolamento UE 2019/947: disciplina le operazioni con droni in tutta l’Unione Europea, suddividendo le operazioni in categorie (aperta, specifica, certificata) in base al rischio. La maggior parte dei rilievi professionali rientra nella categoria «specifica» e richiede un’autorizzazione operativa rilasciata dall’autorità nazionale competente (ENAC in Italia).
• Autorizzazione ENAC: i fornitori che operano in Italia devono essere in possesso di autorizzazione operativa ENAC e il personale deve essere in possesso di attestato di competenza (A1/A3 o A2 secondo il regolamento UE). Droinservice è autorizzata ENAC dal 2014.
• GDPR (Regolamento UE 2016/679): le immagini aeree che riprendono persone, veicoli o proprietà private sono dati personali. Il trattamento richiede una base legale (interesse legittimo o contratto), un’informativa adeguata e misure di sicurezza per la conservazione. Negli appalti pubblici, la stazione appaltante è titolare del trattamento e deve includere le istruzioni al fornitore nel contratto.
• Permessi locali: per aree sensibili (zone militari, aeroporti, centri storici vincolati, aree naturali protette) sono necessarie autorizzazioni aggiuntive da ENAC, Aeronautica Militare o enti locali. Verificare sempre le mappe delle zone di restrizione prima della pianificazione.
• Conservazione dei dati: definire nel contratto i tempi di conservazione delle immagini grezze e dei deliverable elaborati, le misure di sicurezza informatica e le modalità di cancellazione a fine progetto.

Un consiglio: inserire nel capitolato una clausola che obblighi il fornitore a consegnare copia dell’autorizzazione operativa ENAC e del piano di trattamento dati GDPR prima dell’avvio delle operazioni. Questo evita blocchi in fase esecutiva e tutela la stazione appaltante in caso di controlli.

Limiti tecnici e criticità da considerare prima di avviare un rilievo

Nessuna tecnologia è priva di vincoli. Conoscere le criticità del rilievo multisensore permette di pianificare contromisure efficaci e di non sovrastimare i risultati attesi.

• Occlusioni visive: vegetazione fitta, ponteggi e strutture aggettanti impediscono al LiDAR e alla fotogrammetria di acquisire alcune superfici. La soluzione è pianificare acquisizioni da più angolazioni o integrare scansioni terrestri con quelle aeree.
• Condizioni meteorologiche: pioggia, nebbia e vento forte compromettono la qualità dei dati fotografici e la stabilità del volo. Pianificare finestre operative con visibilità minima di 5 km e vento inferiore a 10 m/s.
• Rumore nelle nuvole di punti: superfici riflettenti (specchi d’acqua, vetro, metallo lucido) generano punti anomali nel dataset LiDAR. Richiedere al fornitore la procedura di filtraggio del rumore e la documentazione degli algoritmi usati.
• Errori di allineamento tra sessioni: acquisizioni in giorni diversi con condizioni di luce o temperatura diverse possono generare disallineamenti. La ridondanza di GCP e la verifica con punti di controllo indipendenti è la contromisura standard.
• Volumi di dati: un rilievo LiDAR + fotogrammetria su un’area di 10 ha produce facilmente 50–200 GB di dati grezzi. Definire nel contratto le modalità di trasferimento, archiviazione e backup prima dell’avvio.
• Tempi di elaborazione: il post-processing è spesso più lungo dell’acquisizione. Un’area media richiede da 2 a 5 giorni lavorativi di elaborazione, a seconda della complessità e della potenza di calcolo disponibile.
• Costi nascosti: la calibrazione degli strumenti, il noleggio di attrezzatura di supporto (stazione totale per GCP, veicoli speciali) e le autorizzazioni aggiuntive possono incidere significativamente sul costo finale. Richiedere sempre un preventivo dettagliato con voci separate.

Il monitoraggio cantieri con tecnologie digitali richiede una pianificazione accurata anche degli aspetti organizzativi, non solo di quelli tecnici.

Come scegliere un fornitore: checklist tecnica per la gara d’appalto

La qualità di un rilievo multisensore dipende quasi interamente dalla competenza del fornitore. Una checklist tecnica riduce il rischio di affidarsi a operatori non adeguati.

1. Verificare le autorizzazioni operative: il fornitore deve essere in possesso di autorizzazione ENAC valida per operazioni in categoria specifica. Richiedere copia del documento prima dell’offerta.
2. Valutare la strumentazione: chiedere marca, modello e anno di acquisto degli strumenti LiDAR e delle camere fotogrammetriche. Verificare che siano calibrati e che la calibrazione sia documentata.
3. Richiedere esempi di report QC: un fornitore serio ha report di lavori precedenti con scarti su GCP, densità della nuvola di punti e metadati completi. Se non li fornisce, è un segnale di allarme.
4. Verificare la compatibilità BIM/GIS: chiedere esplicitamente quali formati di consegna sono supportati (LAS/LAZ, IFC, GeoTIFF, OBJ) e con quali software sono stati testati (Revit, MicroStation, QGIS, ArcGIS).
5. Chiedere i tempi di consegna garantiti: distinguere tra tempo di acquisizione in campo e tempo di post-processing. Inserire nel contratto penali per ritardi nella consegna dei deliverable.
6. Valutare l’esperienza specifica: un fornitore con esperienza in gallerie non è automaticamente adatto a rilievi di infrastrutture lineari. Richiedere referenze specifiche per la tipologia di opera.
7. Verificare la gestione dei dati GDPR: il fornitore deve avere un piano di trattamento dati documentato e deve operare come responsabile del trattamento designato dalla stazione appaltante.

Domande tecniche da porre in sede di gara:

• Qual è la procedura di calibrazione degli strumenti e con quale frequenza viene eseguita?
• Come viene gestita la georeferenziazione in assenza di segnale GNSS (es. gallerie)?
• Quali sono le procedure di backup dei dati grezzi durante e dopo l’acquisizione?
• Il fornitore dispone di copertura assicurativa specifica per operazioni con droni su cantieri pubblici?

Clausole contrattuali minime da includere: consegna del report QC come condizione di accettazione, specifiche di precisione con tolleranze numeriche, formati di consegna e sistema di riferimento, tempi di conservazione dei dati grezzi (minimo 12 mesi), e obbligo di notifica in caso di anomalie rilevate durante l’acquisizione.

Per una checklist completa degli strumenti di monitoraggio utili nei cantieri pubblici, è possibile approfondire le specifiche tecniche per ciascuna categoria di dispositivo.

Perché LiDAR e fotogrammetria insieme sono lo standard per i gemelli digitali

La scelta di combinare LiDAR e fotogrammetria non è una preferenza estetica: è una risposta tecnica a due esigenze che nessun sensore singolo soddisfa contemporaneamente.

Il LiDAR fornisce precisione geometrica millimetrica indipendente dalle condizioni di illuminazione. La fotogrammetria aggiunge texture, colore e leggibilità visiva, rendendo il modello utilizzabile non solo per misurazioni ma anche per ispezioni visive e comunicazione con stakeholder non tecnici. Come evidenziato da Laboratori Engineering, il valore reale del multisensore risiede proprio in questa complementarità: precisione geometrica per rilievi strutturali e informazione visiva per ispezioni e comunicazione.

I workflow Scan-to-BIM che integrano entrambe le tecnologie possono ridurre significativamente i tempi rispetto alla scansione laser terrestre tradizionale, rendendo possibili aggiornamenti frequenti del modello digitale durante l’avanzamento dei lavori. Questo è particolarmente rilevante per opere pubbliche con fasi costruttive complesse, dove il gemello digitale aggiornato diventa uno strumento di controllo e non solo di documentazione finale.

La guida BIM per modelli 3D di cantiere approfondisce come integrare i dati di rilievo in ambiente BIM per la gestione operativa del progetto.

Un consiglio: usare solo LiDAR è sufficiente quando l’obiettivo è esclusivamente geometrico (es. profilo altimetrico di un argine o verifica di deformazioni strutturali). Aggiungere la fotogrammetria è necessario quando il modello deve essere leggibile visivamente, usato per ispezioni o consegnato a un committente non tecnico.

Punti chiave

Il rilievo multisensore nei lavori pubblici produce risultati verificabili solo quando sensori, workflow e specifiche di capitolato sono definiti con precisione prima dell’avvio delle operazioni.

Rilievi multisensore nei cantieri pubblici: una prospettiva dal campo

Dopo oltre un decennio di operazioni su cantieri pubblici complessi, la convinzione più solida che si consolida è questa: il problema non è quasi mai la tecnologia, ma la definizione degli obiettivi prima dell’acquisizione. Capitolati vaghi producono deliverable inutilizzabili, indipendentemente dalla qualità degli strumenti usati.

Quello che si osserva frequentemente è che le stazioni appaltanti richiedono «rilievo con drone» senza specificare tolleranze, formati o sistema di riferimento. Il risultato è un’ortofoto non georeferenziata o una nuvola di punti in un sistema locale non compatibile con il GIS comunale. Il costo del rifacimento supera spesso quello del rilievo originale.

L’approccio di Droincam, sviluppato attraverso anni di lavoro su infrastrutture e cantieri pubblici, parte sempre da una valutazione preliminare: quali decisioni progettuali o operative dipendono dai dati del rilievo? La risposta a questa domanda determina i sensori, le tolleranze e i formati. Non il contrario.

Per chi sta pianificando un rilievo multisensore su un’opera pubblica, il suggerimento concreto è di contattare il fornitore prima di redigere il capitolato, non dopo. Una consulenza tecnica preliminare gratuita vale più di qualsiasi specifica scritta senza conoscere le condizioni operative reali del sito.

Droincam per i rilievi multisensore nei lavori pubblici

Chi gestisce appalti pubblici e cerca un fornitore con esperienza documentata su infrastrutture complesse trova in Droincam un interlocutore tecnico, non un semplice esecutore di voli. Droinservice, la società madre, è autorizzata ENAC dal 2014 e ha maturato esperienza operativa su cantieri stradali, ferroviari, idraulici e su opere d’arte di diversa complessità.

I servizi disponibili per lavori pubblici includono: rilievi topografici con droni con LiDAR e fotogrammetria, monitoraggio continuo del cantiere con sistemi timelapse professionali a fotocamere Nikon e Canon da 24 MP, integrazione Scan-to-BIM con consegna in formati IFC e LAS/LAZ, e documentazione GDPR-compliant delle immagini per appalti pubblici. Tutti i workflow includono report QC con scarti su punti di controllo e metadati completi.

Per richiedere un sopralluogo preliminare o un’offerta tecnica dettagliata, è possibile contattare il team attraverso la pagina servizi di monitoraggio cantieri oppure scrivere direttamente ai contatti del sito.

Fonti utili e riferimenti tecnici

Risorse normative di riferimento:

• Regolamento UE 2019/947 sulle operazioni con droni (categorie aperta, specifica, certificata)
• Regolamento UE 2016/679 (GDPR) per il trattamento di immagini e dati personali
• Procedure ENAC per autorizzazioni operative in Italia

Domande frequenti

Cosa sono i rilievi multisensore nei lavori pubblici?

Sono acquisizioni integrate di dati da più sensori (LiDAR, fotogrammetria, GNSS, IMU, termografia) elaborate insieme per produrre un modello geometrico accurato e verificabile dell’opera, utile per as-built, monitoraggio e gemelli digitali.

Quando è obbligatorio specificare un rilievo multisensore nel capitolato?

Non esiste un obbligo normativo generale, ma è la scelta tecnica corretta per opere con tolleranze inferiori a 5 cm, soggette a monitoraggio ambientale obbligatorio o che richiedono un modello BIM as-built aggiornabile nel tempo.

Qual è la precisione tipica di un rilievo LiDAR da drone?

La precisione planimetrica è tipicamente nell’ordine di 1–3 cm e quella altimetrica di 1–2 cm, con georeferenziazione RTK/PPK e punti di controllo a terra con scarti residui inferiori a 2 cm.

Cosa deve contenere il report QC di un rilievo multisensore?

Deve includere gli scarti sui punti di controllo (GCP e punti di verifica indipendenti), la densità della nuvola di punti, i metadati di acquisizione (data, strumentazione, parametri di calibrazione) e il sistema di riferimento geodetico usato.

Droincam esegue rilievi multisensore per appalti pubblici?

Sì. Droincam, attraverso la società madre Droinservice (autorizzata ENAC dal 2014), esegue rilievi con droni, fotogrammetria e LiDAR con consegna di report QC e formati compatibili BIM, operando su tutto il territorio italiano.
