Glossario di terminologia per la mappatura di siti edilizi

Quali sono i termini chiave della terminologia di site mapping in edilizia?

La mappatura di un sito edilizio richiede una padronanza precisa dei termini tecnici: confondere Superficie fondiaria con Superficie territoriale, o applicare un indice di edificabilità senza verificarne la definizione locale, può compromettere un’intera pratica autorizzativa. Questo glossario raccoglie le definizioni operative fondamentali, tratte dall’Allegato A del MIT e dai Regolamenti Edilizi Tipo, per offrire un riferimento diretto e verificabile.

Superfici edilizie principali

• Superficie territoriale (St): area complessiva di una porzione di territorio oggetto di trasformazione urbanistica. Comprende sia la superficie fondiaria sia le aree destinate a dotazioni territoriali, come strade, servizi pubblici e verde attrezzato. Si misura in metri quadrati.
• Superficie fondiaria (Sf): lotto netto destinato all’edificazione, ottenuto sottraendo dalla St le aree per dotazioni territoriali. Rappresenta la base di calcolo per gli indici fondiari.
• Superficie coperta (Sc): ingombro a terra di un fabbricato, misurato sul perimetro esterno delle strutture. Sono esclusi balconi e aggetti con sporgenza inferiore a 1,50 m, in linea con le definizioni normative del MIT.
• Superficie utile lorda (Sul): somma delle superfici di tutti i piani fuori e dentro terra, misurata al netto delle murature perimetrali. Include soppalchi e verande; esclude vani tecnici e locali non agibili.
• Superficie lorda (Sl): superficie di un piano o di un edificio misurata al lordo delle strutture verticali. Utilizzata nel calcolo degli indici di edificabilità.

Parametri urbanistici e indici

• Indice di edificabilità territoriale (IT): quantità massima di superficie edificabile per ogni metro quadrato di St, comprensiva dell’edificato esistente. Si misura in m²/m².
• Indice di edificabilità fondiaria (IF): analogo all’IT ma riferito alla Sf. Determina la capacità edificatoria del singolo lotto.
• Indice di utilizzazione territoriale (Ut): rapporto tra la Sul edificata o edificabile e la St. Esprime quanti metri quadrati di superficie lorda sono ammessi per ogni metro quadrato di territorio.
• Indice di densità edilizia territoriale (It): rapporto tra volume edificato o edificabile e St, espresso in m³/m². Misura la densità volumetrica di una zona.
• Indice di densità fondiaria (DF): volume massimo edificabile su una determinata Sf, comprensivo dell’esistente.
• Indice di copertura (IC): rapporto percentuale tra Sc e Sf. Indica la quota di lotto che può essere coperta da costruzioni.

Questi parametri urbanistici sono definiti in modo uniforme nei Regolamenti Edilizi Tipo, ma la loro applicazione concreta varia a livello comunale.

Terminologia topografica e catastale

• Rilievo topografico: operazione di misurazione diretta del territorio tramite strumentazione geodetica o droni, con posizionamento di punti fiduciali. Differisce dall’estratto di mappa digitale, che è una base cartografica ma non un rilievo diretto.
• Estratto di mappa: documento catastale che rappresenta graficamente le particelle di un’area. Nella versione digitale si compone di un file immagine e di uno strato vettoriale con dati censuari.
• Particella catastale: unità minima di rappresentazione catastale, identificata da un numero univoco all’interno di un foglio di mappa.
• Tipo mappale: atto di aggiornamento catastale che registra variazioni geometriche di fabbricati, come nuove costruzioni, demolizioni o fusioni di particelle. La procedura Pregeo 9 gestisce questi atti in formato informatizzato dal 1° gennaio 2007.
• Punti fiduciali (PF): punti di riferimento materializzati sul territorio, utilizzati per ancorare i rilievi alla rete geodetica nazionale e garantire la coerenza con la cartografia catastale esistente.
• Carico urbanistico: fabbisogno di dotazioni territoriali generato da un insediamento in relazione alla sua entità e destinazione d’uso. Varia con i mutamenti di destinazione.

Termini normativi ricorrenti nel D.P.R. 380/2001

• Titolo abilitativo: atto amministrativo che autorizza l’intervento edilizio. Comprende il permesso di costruire, la SCIA e la CILA, ciascuno con soglie di applicazione definite dal D.P.R. 380/2001.
• Unità immobiliare: porzione di fabbricato funzionalmente autonoma, con accesso indipendente e dotata di tutti gli elementi necessari all’uso previsto.
• Unità minima di intervento: porzione di territorio all’interno della quale ogni trasformazione edilizia deve essere definita con progetto unitario.
• Destinazione d’uso: funzione attribuita a un immobile o a una sua parte, determinante per il calcolo del carico urbanistico e per l’applicazione degli indici.

Come cambiano le definizioni nelle diverse regioni e normative europee?

La terminologia urbanistica ed edilizia italiana non è uniforme su tutto il territorio nazionale. Il D.P.R. 380/2001 fissa i principi generali, ma la competenza legislativa concorrente tra Stato e Regioni produce varianti interpretative che incidono direttamente sulla mappatura dei siti e sulla documentazione tecnica.

Varianti regionali nei Regolamenti Edilizi Tipo

I Regolamenti Edilizi Tipo (RET) rappresentano un tentativo di armonizzazione, ma ogni comune può introdurre adattamenti locali. La Superficie coperta (Sc), ad esempio, viene calcolata in modo sostanzialmente uniforme escludendo aggetti inferiori a 1,50 m, ma alcune normative comunali includono o escludono elementi come pensiline, porticati o logge in modo differente. La Superficie lorda (Sl) è un caso ancora più critico: alcune regioni la definiscono al lordo delle murature perimetrali, altre al netto, con effetti diretti sul calcolo degli indici di edificabilità.

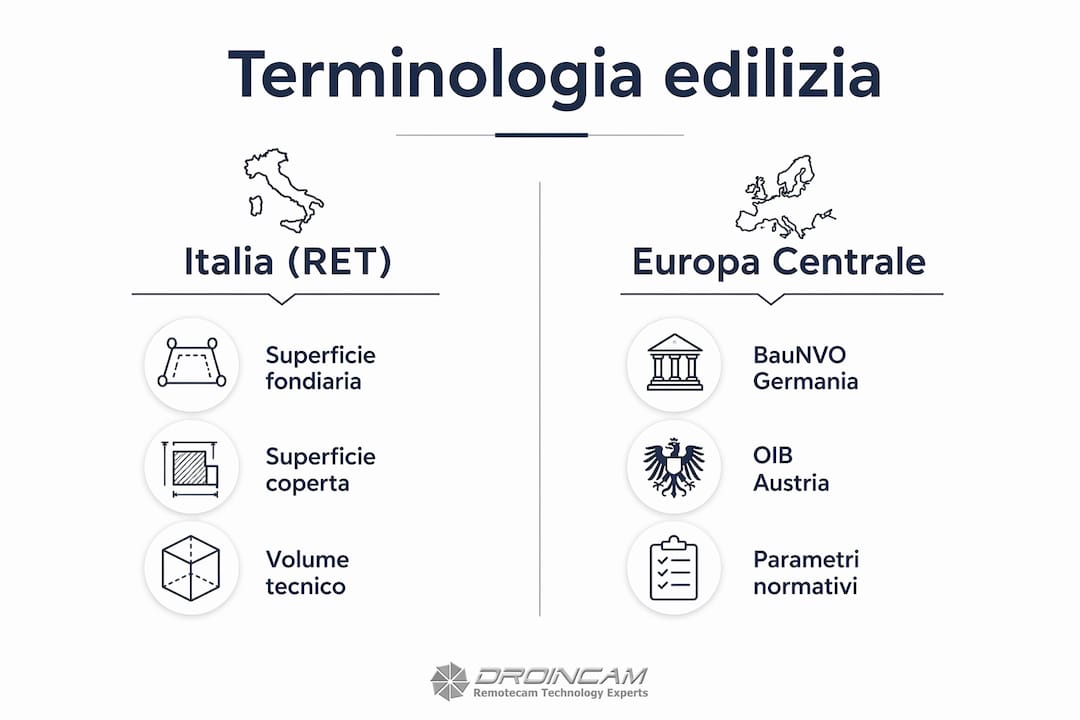

Differenze tra regioni italiane e paesi dell’Europa Centrale

Le differenze non sono solo terminologiche. Un tecnico italiano che lavora su un progetto in Austria o Germania deve verificare che i parametri di calcolo corrispondano effettivamente ai concetti italiani, perché la BGF tedesca include le murature perimetrali mentre la Sul italiana le esclude. Applicare direttamente i valori senza questa verifica genera errori nelle volumetrie dichiarate.

Implicazioni pratiche per la documentazione tecnica

Quando si redige una relazione tecnica per un progetto che coinvolge più giurisdizioni, la prima operazione da compiere è definire esplicitamente quale standard di misurazione si adotta per ogni parametro. Questo vale anche all’interno dell’Italia: un progetto a cavallo tra due comuni con RET differenti richiede una verifica puntuale delle definizioni locali, perché la normativa edilizia italiana attribuisce ai comuni ampi margini di adattamento.

Un consiglio: Prima di avviare qualsiasi rilievo o documentazione, richiedere al comune competente la versione aggiornata del Regolamento Edilizio locale e verificare le definizioni dei parametri urbanistici applicabili al lotto specifico. Le differenze rispetto al RET nazionale possono essere sostanziali e non sempre evidenti dalla sola lettura degli strumenti urbanistici generali.

Le varianti terminologiche tra regioni italiane riguardano anche termini come «volume tecnico», «pertinenza», «soppalco» e «piano interrato», ciascuno con soglie e criteri di computo che variano da un comune all’altro. Un glossario tecnico aggiornato al livello comunale è, in questi casi, uno strumento operativo indispensabile quanto la planimetria stessa.

Quali tecnologie avanzano la mappatura e il monitoraggio dei cantieri?

La distinzione tra superficie normativa e misurazione reale sul campo è uno dei punti di maggiore criticità nella gestione dei cantieri. Le tecnologie di rilievo digitale colmano questa distanza con un livello di precisione che i metodi tradizionali non raggiungono, e la fotogrammetria con drone è oggi lo strumento che meglio combina velocità, copertura e accuratezza metrica.

Concetti fondamentali delle tecnologie di rilievo digitale

Fotogrammetria: tecnica che ricava misure tridimensionali da fotografie sovrapposte. Applicata con droni, consente di generare nuvole di punti, modelli 3D e ortofoto georeferenziate di un intero cantiere in poche ore. La precisione millimetrica ottenibile con sensori ad alta risoluzione rende questi rilievi comparabili a quelli topografici tradizionali, con il vantaggio di coprire aree estese senza accesso fisico a ogni punto.

LIDAR (rilevamento laser): tecnologia che misura distanze tramite impulsi laser, producendo nuvole di punti ad altissima densità. Particolarmente utile in contesti con vegetazione fitta o strutture complesse, dove la fotogrammetria pura può avere limitazioni.

Digital twin (gemello digitale): replica digitale di un edificio o di un cantiere, aggiornata in tempo reale con i dati dei rilievi. Consente di confrontare lo stato avanzamento lavori con il modello progettuale, identificando scostamenti prima che diventino problemi costruttivi.

Modello BIM (Building Information Modeling): rappresentazione digitale multidimensionale di un edificio, che integra geometria, materiali, costi e tempi. La mappatura fotogrammetrica alimenta il BIM con dati as-built verificabili.

Terminologia del monitoraggio timelapse

Il sistema timelapse per cantieri non è una semplice ripresa video. Si tratta di un processo di acquisizione automatica di fotografie ad alta risoluzione a intervalli regolari, che ricostruisce l’evoluzione del cantiere in modo continuo e verificabile. Droincam utilizza fotocamere professionali Nikon e Canon per questo scopo, acquisendo fotografie reali e non frame video: la differenza si traduce in una gestione della luce nettamente superiore, in dettagli leggibili anche in condizioni di illuminazione difficile, e in una qualità costante per tutta la durata del progetto.

I termini tecnici specifici di questo ambito includono:

• Intervallo di acquisizione: frequenza con cui il sistema scatta le immagini. Può variare da pochi minuti a diverse ore, in base alle esigenze di controllo del progetto.
• Archivio fotografico strutturato: raccolta ordinata delle immagini acquisite nel tempo, utilizzabile per report tecnici, riunioni di coordinamento e validazioni amministrative.
• Stato di avanzamento lavori (SAL): documento tecnico-contabile che certifica la percentuale di completamento delle opere. Il timelapse fornisce evidenza visiva verificabile a supporto del SAL.
• Controllo remoto: accesso alle immagini e ai dati del cantiere senza necessità di sopralluogo fisico, tramite piattaforme web o applicazioni dedicate.

Come Droincam integra rilievo e monitoraggio

Droincam, brand di Droinservice, opera in tutta Italia con autorizzazione ENAC dal 2014. L’integrazione tra rilievi con droni e sistemi timelapse consente di coprire l’intero ciclo documentale di un cantiere: dal rilievo iniziale del sito alla verifica finale delle opere eseguite.

Un consiglio: Per massimizzare l’utilità del timelapse come strumento di controllo, posizionare le fotocamere in punti che garantiscano visibilità sulle fasi costruttive critiche, non solo sulla facciata principale. Un secondo punto di ripresa su strutture o impianti interni può documentare lavorazioni altrimenti invisibili nel video finale.

Il processo operativo di Droincam segue questi passaggi:

1. Sopralluogo tecnico per identificare i punti di ripresa ottimali e le esigenze specifiche del progetto.
2. Installazione delle fotocamere professionali con sistemi di alimentazione autonoma o collegata.
3. Configurazione degli intervalli di acquisizione in base al ritmo delle lavorazioni.
4. Trasmissione automatica delle immagini alla piattaforma di archiviazione.
5. Accesso remoto per il direttore lavori, il committente e gli altri soggetti autorizzati.
6. Produzione del video timelapse finale e dell’archivio strutturato per la documentazione ufficiale.

Per i cantieri che richiedono anche rilievi metrici verificabili, Droinservice integra il monitoraggio timelapse con fotogrammetria drone e modelli 3D, offrendo un sistema unico di controllo visivo e metrico. La piattaforma di intelligenza artificiale Droinservice.eu supporta ulteriormente l’analisi dei dati raccolti, rendendo disponibili elaborazioni avanzate direttamente ai responsabili di progetto.

Parla con gli esperti di Droincam per valutare la soluzione di monitoraggio cantieri più adatta al tuo progetto.

Dove trovare le fonti normative e tecniche di riferimento?

Chi lavora quotidianamente con la terminologia tecnico-normativa in edilizia ha bisogno di fonti verificabili e aggiornate. L’elenco che segue raccoglie i riferimenti principali, ordinati per autorevolezza e pertinenza alla mappatura dei siti.

Normativa italiana:

• D.P.R. 380/2001 (Testo Unico dell’Edilizia): testo di riferimento per titoli abilitativi, definizioni edilizie e procedure autorizzative. Disponibile sul sito della Presidenza del Consiglio dei Ministri.
• Allegato A al Decreto MIT (2017): documento che fissa le definizioni uniformi dei parametri urbanistici ed edilizi per i Regolamenti Edilizi Tipo. Contiene le definizioni operative di St, Sf, Sc, Sul e degli indici principali.
• Regolamenti Edilizi Tipo regionali: ogni regione ha adottato o adattato il RET nazionale. La versione della Regione Piemonte, ad esempio, include definizioni dettagliate di tutti i parametri urbanistici con riferimenti agli articoli del RET 1999.

Catasto e topografia:

• Glossario del Catasto Terreni (Agenzia delle Entrate): documento tecnico che descrive le procedure di aggiornamento catastale, inclusi tipi mappali, estratti di mappa e utilizzo della procedura Pregeo 9. Indispensabile per chi gestisce variazioni geometriche di fabbricati.
• Glossario OMI (Osservatorio del Mercato Immobiliare): raccoglie le definizioni tecniche in uso nelle valutazioni immobiliari, utile per allineare la terminologia tra ambito catastale e ambito edilizio.

Fonti tecniche e accademiche:

• Ingenio-web.it: portale tecnico che pubblica glossari aggiornati su edilizia, urbanistica e tecnica costruttiva, con riferimenti normativi e giurisprudenziali. Utile per seguire l’evoluzione interpretativa dei termini.
• Biblus (ACCA software): approfondimenti tecnici su fotogrammetria, reality capture e tecnologie BIM applicate all’edilizia, con esempi pratici di applicazione normativa.

Riferimenti europei:

• Baunutzungsverordnung (BauNVO, Germania): regolamento federale tedesco che definisce i parametri di utilizzo del suolo, inclusi GRZ, GFZ e BMZ. Riferimento per chi opera su progetti transfrontalieri con la Germania.
• OIB-Richtlinien (Austria): linee guida dell’Istituto austriaco per la tecnica delle costruzioni, che armonizzano i requisiti tecnici degli edifici a livello nazionale. Contengono definizioni di superfici e volumi parzialmente divergenti dagli standard italiani.

Documentazione operativa Droincam:

• Il sito droincam.it pubblica approfondimenti sulla terminologia della documentazione visiva in edilizia, con riferimenti alle pratiche operative di monitoraggio e rilievo. Droinservice.eu offre ulteriori risorse basate su intelligenza artificiale per l’analisi e la gestione dei dati di cantiere.

Domande frequenti

Cosa significa «Sc» in urbanistica?

La Sc, o Superficie coperta, è l’ingombro a terra di un fabbricato misurato sul perimetro esterno delle strutture. Balconi e aggetti con sporgenza inferiore a 1,50 m sono generalmente esclusi dal computo, secondo le definizioni dell’Allegato A del MIT.

Cosa significa «St» in urbanistica?

La St, o Superficie territoriale, è l’area complessiva di una porzione di territorio oggetto di trasformazione urbanistica. Include la superficie fondiaria e le aree destinate a dotazioni territoriali come strade e servizi pubblici.

Cosa vuol dire «Sf» nelle planimetrie?

La Sf, o Superficie fondiaria, è il lotto netto destinato all’edificazione, ottenuto sottraendo dalla St le aree per dotazioni territoriali. È la base di calcolo per gli indici fondiari come IF e DF.

Dove trovare un glossario aggiornato per la terminologia edilizia?

Il riferimento più autorevole è l’Allegato A al Decreto MIT del 2017, che contiene le definizioni uniformi dei parametri urbanistici ed edilizi. Per le varianti locali, occorre consultare il Regolamento Edilizio del comune competente e, per il catasto, il Glossario del Catasto Terreni dell’Agenzia delle Entrate.

Come si usa il timelapse per documentare lo stato di avanzamento lavori?

Un sistema timelapse professionale acquisisce fotografie ad alta risoluzione a intervalli regolari, costruendo un archivio visivo verificabile dell’intera evoluzione del cantiere. Droincam utilizza fotocamere Nikon e Canon per garantire qualità costante, e le immagini raccolte supportano la redazione dei SAL, le riunioni di coordinamento e la documentazione amministrativa.

Punti chiave

La terminologia di mappatura edilizia richiede definizioni precise e verificate a livello locale, perché le varianti regionali e le differenze tra normative europee producono errori concreti nella documentazione e nelle pratiche autorizzative.
