Terminologia laser scanner edilizia: guida tecnica 2026

Cosa significa terminologia laser scanner edilizia?

La terminologia laser scanner edilizia comprende l’insieme dei termini tecnici che descrivono strumenti, processi e output della scansione tridimensionale applicata alle costruzioni. Conoscere questo vocabolario non è un esercizio accademico: è la condizione necessaria per leggere correttamente un capitolato, valutare un’offerta di rilievo o dialogare con un team BIM senza fraintendimenti.

Il punto di partenza è il laser scanner 3D, uno strumento di misura diretta che emette impulsi laser e ne calcola il ritorno per ricostruire la geometria delle superfici con precisione millimetrica. L’output principale di ogni scansione è la nuvola di punti: un insieme di coordinate tridimensionali che descrivono con fedeltà la forma fisica di un edificio, di un cantiere o di un manufatto storico. Ogni punto porta con sé le coordinate X, Y, Z e spesso informazioni aggiuntive come l’intensità del segnale riflesso o il colore RGB.

Ecco i termini fondamentali da conoscere prima di qualsiasi operazione di rilievo:

• Accuratezza: distanza media tra il valore misurato e il valore reale; esprime quanto il dato si avvicina alla realtà.
• Precisione: ripetibilità della misura in condizioni identiche; uno strumento può essere preciso ma non accurato se sistematicamente spostato.
• Portata: distanza massima a cui lo scanner rileva superfici con affidabilità; varia da pochi metri (triangolazione) a centinaia di metri (tempo di volo).
• Calibrazione: procedura certificata che verifica e corregge le deviazioni sistematiche dello strumento rispetto a riferimenti noti.
• Risoluzione: densità dei punti acquisiti per unità di superficie; una risoluzione elevata produce nuvole più dettagliate ma file più pesanti.
• Georeferenziazione: ancoraggio della nuvola di punti a un sistema di coordinate geografiche o locali condiviso, indispensabile per integrare dati da sessioni diverse.
• Registrazione: processo di allineamento e fusione di più scansioni parziali in un unico modello coerente.

Un linguaggio tecnico condiviso tra rilievo, progettazione e direzione lavori riduce gli errori di interpretazione e garantisce che i dati prodotti siano effettivamente utilizzabili nelle fasi successive del progetto.

Come funziona il laser scanning 3D e dove si applica nell’edilizia

Il laser scanner 3D misura le distanze calcolando il tempo impiegato da un impulso luminoso per raggiungere una superficie e tornare al sensore. In una singola stazione, lo strumento ruota su se stesso acquisendo milioni di punti in pochi minuti, coprendo l’intero ambiente circostante. Il risultato è una rappresentazione geometrica densa e misurabile, non una semplice fotografia.

Le applicazioni nel settore edilizio sono concrete e diversificate:

• Rilievo dello stato di fatto: documentazione geometrica di edifici esistenti prima di interventi di ristrutturazione, ampliamento o manutenzione straordinaria.
• Monitoraggio strutturale: confronto tra scansioni successive per rilevare deformazioni, cedimenti o variazioni dimensionali nel tempo.
• Rilievo architettonico: acquisizione di facciate, volte, elementi decorativi e strutture storiche con un livello di dettaglio che il rilievo manuale non può garantire.
• Controllo di qualità in cantiere: verifica delle tolleranze costruttive rispetto al progetto, con identificazione immediata di scostamenti.
• Progettazione impiantistica: mappatura degli spazi interni per il coordinamento di impianti meccanici, elettrici e idraulici.

L’integrazione con il flusso di lavoro BIM è oggi lo sbocco più diffuso. La nuvola di punti diventa la base geometrica da cui si costruisce il modello informativo, seguendo il processo noto come Scan-to-BIM. Questo approccio riduce drasticamente gli errori di rilievo che si trascinano nelle fasi progettuali successive.

I vantaggi operativi rispetto al rilievo tradizionale sono misurabili:

• Acquisizione di superfici complesse in tempi nettamente inferiori al rilievo manuale.
• Possibilità di revisione digitale del sito senza sopralluoghi ripetuti, con accesso alla banca dati 3D anche a distanza di mesi.
• Rilevamento di deformazioni e irregolarità geometriche invisibili a occhio nudo.
• Documentazione verificabile e riproducibile, utile in caso di contenzioso o perizia tecnica.

Per un rilievo architettonico efficace, la sequenza operativa segue questi passaggi:

1. Sopralluogo preliminare e definizione del piano di stazione.
2. Posizionamento dei target di riferimento per la registrazione.
3. Acquisizione delle scansioni da ogni stazione.
4. Registrazione e fusione delle nuvole parziali.
5. Filtraggio e pulizia dei dati.
6. Elaborazione del modello 2D o 3D finale.

Quali tipologie di laser scanner si usano in edilizia?

I laser scanner si distinguono principalmente in base al principio fisico con cui misurano le distanze. La scelta della tecnologia incide direttamente su portata, precisione, velocità e costo, quindi conoscere le differenze è parte integrante della terminologia tecnica di settore.

Scanner a tempo di volo (TOF): misurano il tempo che un impulso laser impiega per tornare al sensore dopo aver colpito una superficie. Garantiscono portate elevate, spesso superiori a 100 metri, con precisione nell’ordine del millimetro. Sono la scelta standard per rilievi di grandi edifici, infrastrutture e spazi aperti.

Scanner a differenza di fase: confrontano la fase dell’onda emessa con quella ricevuta per calcolare la distanza. Operano su portate più brevi rispetto ai TOF, ma raggiungono velocità di acquisizione molto elevate e precisioni sub-millimetriche. Sono particolarmente adatti per interni complessi, rilievi impiantistici e ambienti industriali.

Scanner a triangolazione: proiettano un pattern luminoso su una superficie e calcolano la distanza dalla deformazione geometrica del pattern stesso. Hanno portata limitata a pochi metri, ma offrono la massima risoluzione disponibile. Trovano impiego in rilievi di dettaglio, analisi di superfici lavorate e controllo qualità di componenti prefabbricati.

I parametri tecnico-operativi da valutare per ogni strumento includono portata, velocità di acquisizione, accuratezza, precisione, classe laser e dispositivi integrati come fotocamere o sensori IMU.

La classe laser indica il livello di sicurezza per gli occhi: in edilizia si usano quasi esclusivamente strumenti di classe 1 o 2, sicuri per l’impiego in ambienti con persone presenti. La risoluzione angolare, espressa in milliradianti o gradi, determina la densità della nuvola di punti a una data distanza e va scelta in funzione del livello di dettaglio richiesto dal progetto.

Come iniziare a usare il laser scanner nei progetti edilizi

Prima di qualsiasi acquisizione, occorre definire con precisione l’obiettivo del rilievo. Un rilievo per la progettazione impiantistica richiede parametri diversi rispetto a uno per la scheda di restauro di un edificio storico. Questa fase preliminare determina la scelta dello strumento, il piano di stazione e il livello di dettaglio della nuvola di punti finale.

Alcune indicazioni operative per chi si avvicina alla tecnologia:

• Pianificare le stazioni di scansione in modo da garantire una buona sovrapposizione tra scansioni adiacenti, per facilitare la registrazione.
• Posizionare i target di riferimento in punti stabili e visibili da più stazioni, evitando superfici riflettenti o trasparenti che distorcono il segnale.
• Documentare ogni stazione con fotografie e note di campo per facilitare la registrazione in ufficio.
• Verificare le condizioni ambientali: pioggia, nebbia e luce solare diretta intensa possono ridurre la qualità del dato acquisito.
• Controllare la calibrazione dello strumento prima di ogni campagna di rilievo, conservando il certificato aggiornato.

Gli errori più frequenti riguardano la fase di acquisizione e quella di post-processing. In campo, il problema più comune è la sovrapposizione insufficiente tra scansioni, che rende impossibile una registrazione affidabile. In ufficio, il rischio è accumulare dati grezzi senza un piano di elaborazione chiaro: il post-processing disciplinato trasforma i dati in modelli utili, mentre una nuvola di punti non filtrata e non organizzata è semplicemente un archivio inutilizzabile.

Un consiglio: Prima di avviare la campagna di rilievo, redigere un piano di acquisizione scritto che specifichi numero di stazioni, posizione dei target, risoluzione richiesta e formato di consegna. Questo documento evita ambiguità tra il rilevatore e il committente e diventa parte integrante della documentazione tecnica del progetto.

L’integrazione con i rilievi con drone consente di coprire coperture, facciate alte e contesti difficilmente accessibili con lo scanner terrestre, ottenendo dati coerenti e complementari da fonti diverse.

Nuvola di punti: affidabilità, standard e interpretazione corretta

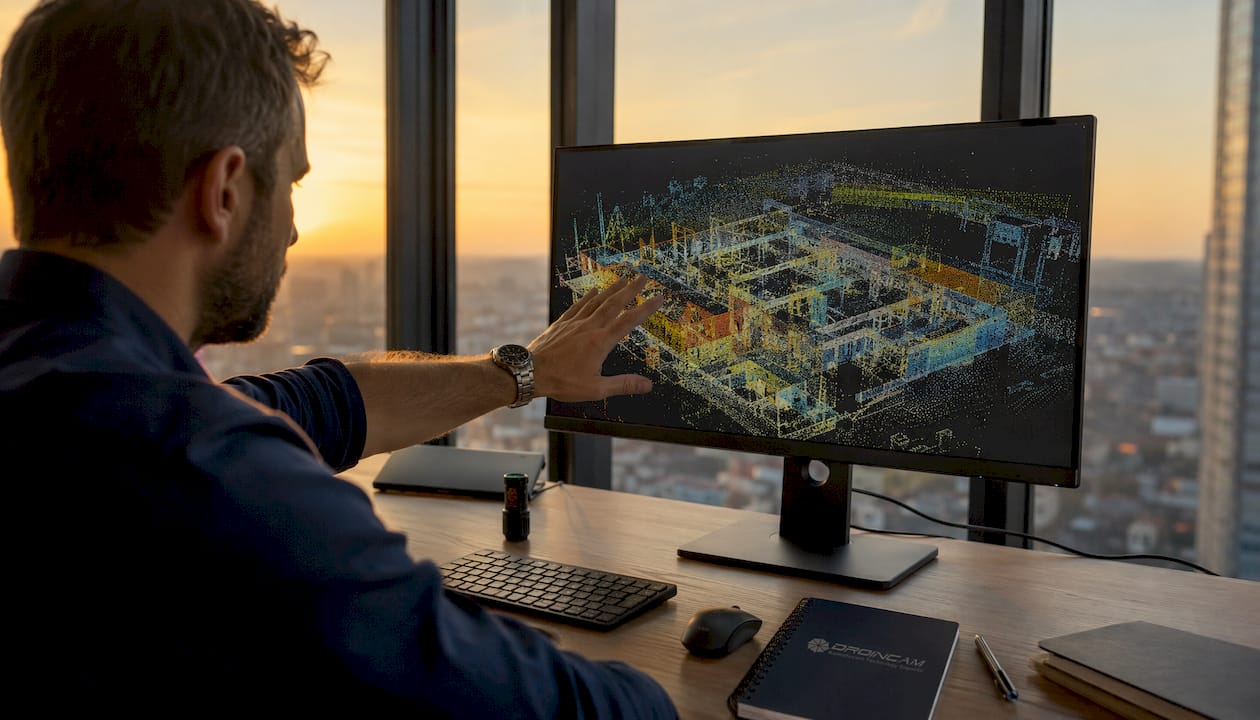

La nuvola di punti è l’output fondamentale di ogni scansione laser 3D: un insieme di milioni di coordinate che definiscono con accuratezza la geometria delle superfici fisiche rilevate. Non è un modello, non è un disegno: è un dato grezzo di misura, con tutto il valore e tutte le responsabilità che questo comporta.

Un laser scanner è uno strumento di misura diretta corredato da certificato di calibrazione, fondamentale per documentare condizioni strutturali critiche e per rilievi storici di valore legale. Questa distinzione rispetto a metodi di rilevamento più approssimativi non è formale: incide sulla validità del dato in sede di perizia, collaudo o gara pubblica.

Per lavori ad alta complessità come restauri o gare pubbliche, è indispensabile disporre di dati georeferenziati e strutturati in modelli BIM secondo standard IFC. La semplice nuvola di punti non è sufficiente senza un’organizzazione sistematica delle informazioni rilevate.

Gli errori comuni nella nuvola di punti includono dati non georeferenziati, sovrapposizioni non corrette tra scansioni e mancanza di filtraggio dei punti inutili. Questi problemi compromettono la modellazione BIM e, nei casi più gravi, rendono il dato inutilizzabile per le fasi progettuali successive. Interpretare correttamente la terminologia tecnica consente di identificare questi errori prima che si propaghino nel modello.

Il flusso Scan-to-BIM richiede competenze specifiche nella fase di post-processing: la nuvola va segmentata, classificata e trasformata in geometrie parametriche. Per i modelli 3D in edilizia, la qualità del risultato finale dipende tanto dalla precisione dell’acquisizione quanto dalla disciplina con cui si gestisce l’elaborazione.

Requisiti e standard chiave da rispettare in ogni progetto di rilievo laser:

• Certificato di calibrazione dello strumento aggiornato e tracciabile.
• Piano di acquisizione documentato con numero di stazioni e target.
• Georeferenziazione verificata su punti di controllo indipendenti.
• Registrazione con errore residuo entro le tolleranze del capitolato.
• Filtraggio sistematico dei punti anomali prima dell’elaborazione.
• Consegna in formati concordati con il committente e compatibili con il software BIM adottato.

Quali formati di file produce un laser scanner?

I dati di una scansione laser vengono salvati e consegnati in formati diversi a seconda della fase di lavoro e del software utilizzato. Conoscere i formati è parte integrante della terminologia tecnica, perché determina la compatibilità tra strumenti, software di post-processing e piattaforme BIM.

I formati più diffusi nel settore edilizio sono:

• E57: formato aperto standardizzato (ASTM E2807) per lo scambio di nuvole di punti tra software diversi. Supporta coordinate, intensità, colore RGB e metadati. È il formato di riferimento per la consegna in contesti interoperabili.
• LAS e LAZ: formati standard per dati LIDAR, ampiamente supportati da software GIS e di analisi topografica. LAZ è la versione compressa di LAS.
• RCP e RCS: formati proprietari utilizzati da Autodesk ReCap per l’importazione diretta in Revit e altri prodotti Autodesk. RCP è il file di progetto, RCS il file di scansione singola.
• PTX e PTS: formati di testo strutturato, leggibili da molti software di post-processing. Contengono le coordinate e i valori di intensità di ogni punto.
• XYZ e CSV: formati tabellari semplici, utili per scambi di dati con software di analisi o per verifiche puntuali, ma non adatti a nuvole di grandi dimensioni.

La scelta del formato di consegna va concordata prima dell’acquisizione, perché la conversione tra formati può comportare perdita di metadati o aumento delle dimensioni del file. Per i workflow Scan-to-BIM che puntano a modelli IFC, il percorso più diretto parte da E57 o dai formati nativi del software di registrazione, passando per ReCap o software equivalenti prima dell’importazione in Revit o Archicad.

Normative e standard per l’uso del laser scanner in Europa centrale

L’uso del laser scanner in edilizia in Europa centrale si inserisce in un quadro normativo che tocca sia la qualità del dato sia la sicurezza dello strumento. Non esiste una norma europea unica dedicata esclusivamente al laser scanning edilizio, ma diversi standard e regolamenti si applicano in modo diretto.

Sicurezza laser: la norma EN 60825-1 classifica i laser in classi di sicurezza da 1 a 4. Gli scanner terrestri per uso edilizio generalmente appartengono a classi di sicurezza idonee per l’impiego in presenza di persone. L’operatore deve conoscere la classe del proprio strumento e rispettare le indicazioni del fabbricante.

Qualità metrologica: la norma ISO 17123 definisce le procedure di verifica sul campo per strumenti geodetici, inclusi i laser scanner. In Germania, Austria e Svizzera, i capitolati tecnici per appalti pubblici richiamano spesso questa norma per la qualifica degli strumenti ammessi.

Standard BIM e IFC: la norma ISO 19650 regola la gestione delle informazioni nel ciclo di vita degli edifici e si applica ai progetti che adottano metodologie BIM. In Germania il piano BIM del governo federale e in Austria la strategia BIM Austria promuovono attivamente l’adozione di questi standard negli appalti pubblici. La consegna di modelli in formato IFC 2×3 o IFC 4 è già richiesta in molti bandi pubblici tedeschi e austriaci.

Appalti pubblici italiani: il Codice dei Contratti Pubblici (D.Lgs. 36/2023) prevede l’obbligo progressivo di adozione del BIM per le opere pubbliche sopra determinate soglie. I capitolati prestazionali dell’Agenzia del Demanio, ad esempio, specificano requisiti tecnici dettagliati per i rilievi laser scanner, inclusa la georeferenziazione e la consegna in formato IFC.

Protezione dei dati: nei cantieri con presenza di lavoratori o in aree urbane, la raccolta di immagini e dati geometrici può rientrare nell’ambito del GDPR se consente l’identificazione di persone. L’operatore deve valutare caso per caso e adottare le misure necessarie.

Per i professionisti che operano in contesti transfrontalieri tra Italia, Austria, Germania e Svizzera, la conoscenza di questi riferimenti normativi è parte integrante della competenza tecnica richiesta. La guida ai rilievi laser scanner approfondisce i requisiti specifici per i diversi contesti applicativi.

Punti chiave

La terminologia laser scanner edilizia è il fondamento tecnico che distingue un rilievo professionale da una semplice raccolta di dati grezzi, e padroneggiare questi concetti è condizione necessaria per produrre output affidabili e conformi agli standard europei.

Domande frequenti

Cos’è la nuvola di punti nel rilievo edilizio?

La nuvola di punti è l’insieme di milioni di coordinate tridimensionali prodotte da un laser scanner 3D, che descrivono con accuratezza millimetrica la geometria delle superfici rilevate. Costituisce la base geometrica per la creazione di modelli BIM nel processo Scan-to-BIM.

Qual è la differenza tra accuratezza e precisione nel laser scanning?

L’accuratezza misura quanto il valore rilevato si avvicina al valore reale, mentre la precisione indica la ripetibilità della misura in condizioni identiche. Uno strumento può essere preciso ma non accurato se presenta uno scostamento sistematico non corretto dalla calibrazione.

Quali formati di file sono standard per la consegna di nuvole di punti?

Il formato E57 è lo standard aperto più diffuso per lo scambio interoperabile di nuvole di punti. Per i workflow Autodesk si usano RCP e RCS, mentre LAS e LAZ sono comuni in ambito GIS e topografico.

Il laser scanner è obbligatorio per gli appalti pubblici in Italia?

Non è obbligatorio in senso assoluto, ma il D.Lgs. 36/2023 impone l’adozione progressiva del BIM per le opere pubbliche sopra determinate soglie, e molti capitolati richiedono rilievi georeferenziati con consegna in formato IFC, requisiti che il laser scanner soddisfa con affidabilità.

Come si integra il laser scanner con i rilievi con drone?

L’integrazione tra scanner terrestre e fotogrammetria aerea tramite drone consente di coprire sia gli interni che le coperture e le facciate alte, ottenendo una copertura completa del sito con dati coerenti e complementari. Droincam, attraverso i servizi di Droinservice, combina queste tecnologie per monitoraggio cantieri e rilievi in contesti complessi su tutto il territorio italiano.
