Workflow rilievo topografico passo passo: guida 2026

Un rilievo topografico professionale segue un processo strutturato che non si esaurisce sul campo: comprende analisi preliminare, pianificazione, acquisizione dati, elaborazione e restituzione grafica finale. Conoscere ogni fase nella sequenza corretta è ciò che distingue un rilievo affidabile da uno che genera problemi in fase progettuale.

Le fasi principali del workflow sono:

• Verifica documentale e ricognizione preliminare: analisi di cartografie esistenti, visure catastali, vincoli normativi e sopralluogo conoscitivo del sito
• Pianificazione tecnica e logistica: scelta della strumentazione, definizione dei punti di appoggio, organizzazione della squadra
• Acquisizione dati in campo: rilievo con stazione totale, GNSS, drone con fotogrammetria o LiDAR secondo le specifiche del progetto
• Elaborazione e post-processing: importazione dati in software dedicati (Metashape, Autodesk Civil 3D), verifica della congruenza, generazione di modelli 3D
• Redazione e consegna degli elaborati: tavole planimetriche, modelli BIM, relazioni tecniche conformi agli standard richiesti

Un consiglio: coordinare fin dalla fase di pianificazione gli strumenti da impiegare in campo, verificando la compatibilità dei formati di output con il software di elaborazione scelto, riduce significativamente i tempi di post-processing e previene incongruenze nei dati.

Indice

• Cos’è il rilievo topografico e dove si applica
• Quali tipologie e metodi di rilievo esistono?
• Quali strumenti servono per un rilievo topografico professionale?
• Fasi operative del workflow di rilievo topografico
• Come si integrano le tecnologie in un workflow BIM coordinato?
• Come si gestiscono le coordinate e i sistemi di riferimento locali?
• Come si verificano la qualità e la coerenza dei dati sul campo?
• Quali normative e standard tecnici si applicano in Europa centrale?
• Come si gestiscono le condizioni ambientali e i problemi comuni in campo?
• Droincam: rilievi con drone e monitoraggio continuo del cantiere
• Domande frequenti
• Punti chiave

Cos’è il rilievo topografico e dove si applica

Il rilievo topografico è, per definizione tecnica, la scienza che determina e rappresenta metricamente la superficie terrestre, partendo dalla conoscenza precisa del sito di progetto. Non si tratta di una semplice misurazione: è il fondamento su cui si costruisce qualsiasi intervento di architettura, ingegneria civile o gestione del territorio.

Gli ambiti di applicazione coprono un arco molto ampio. Nel settore delle infrastrutture, il rilievo definisce tracciati stradali, ferroviari e idraulici con le pendenze e le quote necessarie alla progettazione esecutiva. In architettura, fornisce la base per inserire correttamente un edificio nel contesto esistente. Nel monitoraggio cantieri, consente di verificare l’avanzamento lavori rispetto al progetto e di documentare ogni fase con dati metrici verificabili. Nelle analisi territoriali e ambientali, il rilievo topografico alimenta sistemi GIS e modelli digitali del terreno usati per la gestione del rischio idrogeologico.

Quali tipologie e metodi di rilievo esistono?

Le tipologie di rilievo si distinguono principalmente per l’oggetto della misurazione e per la scala di rappresentazione richiesta.

• Rilievo planimetrico: restituisce la proiezione orizzontale del territorio, con posizione e forma degli elementi al suolo
• Rilievo altimetrico: determina le quote e le variazioni di quota, producendo curve di livello e profili longitudinali
• Rilievo aerofotogrammetrico: acquisisce dati dall’alto tramite drone o aereo, combinando fotografia e geometria per generare ortofoto, nuvole di punti e modelli tridimensionali

Sul piano metodologico, i professionisti distinguono tre approcci fondamentali. Il metodo diretto prevede la misurazione fisica delle distanze e degli angoli sul terreno, tipicamente con strumenti tradizionali come il metro o la livella. Il metodo indiretto calcola le grandezze non misurabili direttamente attraverso relazioni geometriche e trigonometriche, come avviene con la stazione totale o il GNSS. Il metodo strumentale avanzato, infine, integra sensori attivi (LiDAR) e passivi (fotogrammetria) per acquisire grandi volumi di dati in tempi ridotti, con elaborazione successiva in ambiente software.

Ogni metodo ha i suoi limiti. Il rilievo diretto garantisce alta precisione su aree limitate ma scala male su superfici estese. Il rilievo con drone copre rapidamente grandi aree ma richiede punti di appoggio a terra per la georeferenziazione. Il LiDAR penetra la vegetazione e restituisce dati anche in condizioni di scarsa visibilità, ma comporta costi strumentali più elevati.

Quali strumenti servono per un rilievo topografico professionale?

La strumentazione essenziale comprende stazioni totali digitali, ricevitori GNSS, droni per rilievo fotogrammetrico e laser scanner per l’acquisizione tridimensionale puntuale. Ogni strumento risponde a esigenze specifiche di precisione, portabilità e contesto operativo.

• Stazione totale: misura angoli orizzontali e verticali con distanziometro integrato; precisione angolare tipicamente nell’ordine di pochi secondi d’arco; ideale per rilievi di dettaglio, tracciamenti e controlli di precisione
• Livello ottico e digitale: determina differenze di quota con alta affidabilità; utilizzato per livellazioni geometriche di precisione e controllo delle quote di cantiere
• GNSS (ricevitore satellitare): posizionamento in coordinate assolute con correzione RTK o post-processing; precisione planimetrica dell’ordine del centimetro in condizioni operative ottimali
• Drone con fotogrammetria: acquisizione di immagini adirali e oblique per la generazione di ortofoto, nuvole di punti dense e modelli 3D; software come Agisoft Metashape elaborano i dati in ambiente fotogrammetrico
• LiDAR aereo o terrestre: emette impulsi laser e misura il tempo di ritorno per costruire nuvole di punti ad alta densità; penetra la vegetazione e funziona anche in condizioni di luce ridotta

Per l’elaborazione, Autodesk Civil 3D gestisce l’importazione dei dati di rilievo, la creazione di superfici e la produzione di elaborati tecnici conformi agli standard progettuali. Agisoft Metashape è il riferimento per la fotogrammetria da drone, con funzioni di allineamento immagini, generazione di nuvole dense e ortoproiezione.

Un consiglio: per i rilievi con drone, posizionare i punti di appoggio a terra (GCP) in modo distribuito e non solo perimetrale migliora sensibilmente la precisione altimetrica del modello fotogrammetrico.

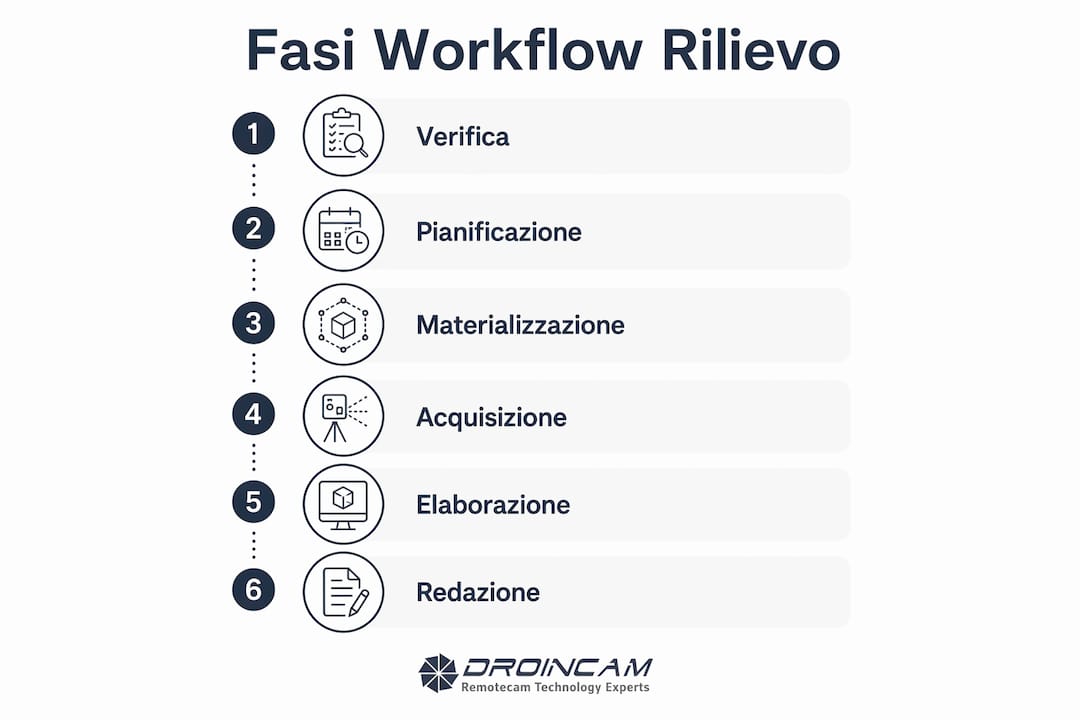

Fasi operative del workflow di rilievo topografico

Le fasi del rilievo comprendono verifica documentale, pianificazione, esecuzione, elaborazione dati e redazione degli elaborati, con controlli di qualità distribuiti lungo tutto il processo.

1. Verifica documentale e ricognizione

Prima di portare uno strumento in campo, si raccolgono e analizzano le cartografie disponibili (CTR, catasto, rilievi precedenti), i vincoli normativi e le specifiche tecniche del committente. Il sopralluogo preliminare consente di valutare accessibilità, copertura vegetale, presenza di ostacoli e condizioni del terreno.

2. Pianificazione tecnica

La pianificazione definisce i punti di appoggio, la strumentazione da impiegare, la composizione della squadra e il piano di volo nel caso di rilievo con drone. Si verifica la funzionalità di tutti gli strumenti prima di accedere al sito.

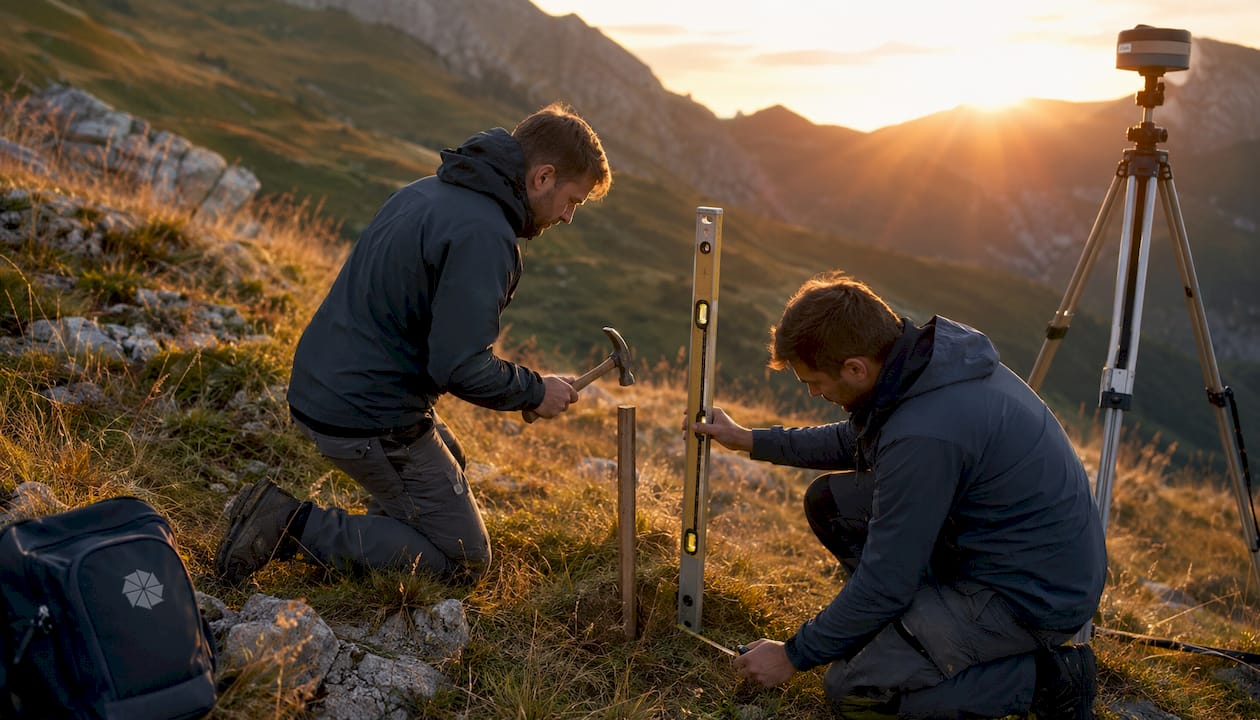

3. Materializzazione dei punti di appoggio

I vertici della rete di appoggio vengono materializzati con picchetti, chiodi o targhe permanenti. Le coordinate vengono determinate con GNSS in modalità RTK o con poligonale chiusa dalla stazione totale, garantendo la coerenza con il sistema di riferimento adottato.

4. Acquisizione dati in campo

La raccolta dati avviene con gli strumenti pianificati: stazione totale per i dettagli planimetrici e altimetrici, GNSS per i punti di appoggio, drone per la copertura fotogrammetrica delle aree estese. Ogni sessione di misura include osservazioni ridondanti per il controllo interno.

5. Elaborazione e verifica della congruenza

I dati vengono importati nel software di elaborazione. In Civil 3D si crea la rete di rilievo, si importa il libretto di campagna e si generano superfici e gruppi di punti. In Metashape si allineano le immagini, si genera la nuvola densa e si produce l’ortofoto georeferenziata. La verifica della congruenza tra i dati provenienti da strumenti diversi è la fase più critica.

6. Redazione e consegna degli elaborati

Gli elaborati finali comprendono planimetrie, profili, sezioni, modelli digitali del terreno e, quando richiesto, modelli BIM. La documentazione tecnica include la relazione di rilievo con descrizione della metodologia, degli strumenti impiegati e dei risultati dei controlli di qualità.

Un consiglio: redigere un verbale di campo per ogni sessione di misura, annotando condizioni atmosferiche, strumenti utilizzati e anomalie riscontrate, semplifica notevolmente la fase di elaborazione e garantisce la tracciabilità del dato.

Come si integrano le tecnologie in un workflow BIM coordinato?

L’integrazione di dati provenienti da droni, stazioni totali e laser scanner in un flusso di lavoro BIM rappresenta l’evoluzione più significativa nella pratica topografica moderna. La capacità di far dialogare software differenti per la validazione incrociata dei modelli 3D è oggi una competenza tecnica irrinunciabile.

Un flusso integrato tipico prevede: acquisizione fotogrammetrica con drone elaborata in Metashape per generare la nuvola di punti georeferenziata; importazione in Autodesk Civil 3D per la creazione della superficie e degli elaborati 2D; trasferimento in Autodesk InfraWorks per la visualizzazione 3D del contesto; e infine modellazione BIM in Revit con riferimento alla superficie topografica. Le tecnologie drone, GNSS, LiDAR e stazioni totali vengono così integrate usando software come Autodesk Civil 3D, InfraWorks e Revit per creare modelli interoperabili.

La validazione incrociata tra i dati di fonti diverse è il passaggio che garantisce l’affidabilità del modello finale. Confrontare la nuvola di punti LiDAR con le misure della stazione totale su punti noti permette di quantificare e correggere eventuali scostamenti prima che si propaghino nel modello BIM.

Come si gestiscono le coordinate e i sistemi di riferimento locali?

In Italia e in Europa centrale, il sistema di riferimento geodetico adottato per i rilievi ufficiali è il ETRS89 (European Terrestrial Reference System 1989), con proiezione UTM o, per i rilievi catastali italiani, la proiezione Gauss-Boaga con i fusi Roma40 Est e Ovest. La corretta gestione del sistema di riferimento è il presupposto di qualsiasi rilievo che debba integrarsi con dati esistenti o essere consegnato a enti pubblici.

Il passaggio tra sistemi di riferimento (ad esempio da WGS84 GNSS a Roma40 catastale) richiede l’applicazione di griglie di trasformazione ufficiali, come il file GK2 fornito dall’Istituto Geografico Militare (IGM). Usare parametri di trasformazione approssimati genera errori sistematici che possono superare il metro, incompatibili con qualsiasi rilievo di precisione. Per i rilievi in Austria, Germania o Svizzera, i sistemi di riferimento nazionali (MGI, DHDN, CH1903+) richiedono analoghe attenzioni nella trasformazione delle coordinate.

La rete di appoggio locale deve essere collegata a vertici IGM o a stazioni permanenti GNSS della rete NRTK nazionale (in Italia, la rete Italpos o reti regionali equivalenti), garantendo la coerenza con il datum ufficiale. Ogni elaborato finale deve riportare esplicitamente il sistema di riferimento adottato e il metodo di trasformazione utilizzato.

Come si verificano la qualità e la coerenza dei dati sul campo?

Il controllo qualità non è una fase finale: si distribuisce lungo tutto il processo di acquisizione. Sul campo, la verifica inizia con il controllo strumentale prima di ogni sessione di misura: collimazione della stazione totale, verifica della compensazione dell’asse verticale, controllo della ricezione satellitare GNSS e del valore PDOP.

Durante l’acquisizione, le misure ridondanti sono lo strumento principale di controllo interno. Una poligonale chiusa deve chiudersi entro le tolleranze previste dalla normativa o dal capitolato; le misure GNSS devono mostrare residui compatibili con la precisione dichiarata dello strumento. Per il rilievo fotogrammetrico da drone, i punti di controllo a terra (GCP) non utilizzati nell’allineamento vengono impiegati come punti di verifica indipendenti per quantificare l’accuratezza del modello.

In fase di elaborazione, la verifica della congruenza tra dati provenienti da strumenti diversi è il test più efficace. Confrontare le quote determinate con livellazione geometrica con quelle estratte dal modello fotogrammetrico su punti noti consente di identificare errori sistematici o grossolani prima della consegna degli elaborati. La documentazione dei controlli eseguiti, con i relativi residui e tolleranze, fa parte integrante della relazione tecnica di rilievo.

Quali normative e standard tecnici si applicano in Europa centrale?

In Europa centrale, i rilievi topografici professionali devono rispettare un quadro normativo articolato che combina standard nazionali e direttive europee. La norma ISO 17123 definisce i metodi di prova per la verifica della precisione degli strumenti ottici e geodetici, ed è il riferimento per la qualificazione strumentale in tutti i Paesi dell’area.

In Italia, il Consiglio Nazionale dei Geometri ha pubblicato specifiche tecniche di qualità per le principali tipologie di rilievo, tra cui la Specifica T07 per il rilievo di fabbricati e la Specifica T08 per i rilievi di precisione. Questi documenti definiscono tolleranze, procedure operative e requisiti di documentazione per i professionisti iscritti all’albo. Per i rilievi connessi ad appalti pubblici, il Codice dei Contratti Pubblici (D.Los. 36/2023) e le Linee Guida ANAC stabiliscono i requisiti minimi di accuratezza e le modalità di consegna degli elaborati.

In Austria e Germania, le normative ÖNORM e DIN regolano rispettivamente le procedure di rilievo e la qualità degli elaborati cartografici. La direttiva INSPIRE (Infrastructure for Spatial Information in Europe) impone standard di interoperabilità per i dati geografici prodotti da enti pubblici in tutti gli Stati membri dell’Unione Europea, con ricadute anche sui rilievi commissionati da stazioni appaltanti pubbliche.

Come si gestiscono le condizioni ambientali e i problemi comuni in campo?

Le condizioni ambientali influenzano direttamente la qualità del dato acquisito. Con la stazione totale, le variazioni termiche e la rifrazione atmosferica introducono errori nelle misure di distanza su basi lunghe: misurare nelle ore centrali della giornata in estate, quando il gradiente termico è massimo, produce risultati meno affidabili rispetto alle prime ore del mattino. Il vento forte compromette la stabilità del treppiede e, di conseguenza, la precisione angolare.

Per il rilievo con drone, le condizioni critiche sono il vento superiore ai limiti operativi del velivolo, la pioggia e la scarsa luminosità. Un cielo coperto uniforme è spesso preferibile alla luce diretta del sole, che genera ombre marcate nelle immagini e complica l’allineamento fotogrammetrico. La neve al suolo riflette in modo anomalo la luce e può saturare il sensore, rendendo inutilizzabili le immagini per la fotogrammetria.

I problemi più comuni sul campo includono la perdita di segnale GNSS in aree urbane dense o sotto copertura arborea, la difficoltà di stazionamento in terreni instabili, e la presenza di superfici riflettenti o trasparenti che ingannano il distanziometro laser. La soluzione sistematica è sempre la ridondanza: più misure indipendenti sullo stesso punto, con strumenti diversi quando possibile, permettono di identificare e correggere le anomalie prima che compromettano l’intero rilievo.

Droincam: rilievi con drone e monitoraggio continuo del cantiere

Chi gestisce un cantiere complesso sa che il rilievo topografico non è un’attività isolata: si ripete nel tempo, deve essere confrontabile tra sessioni diverse e deve alimentare la documentazione di avanzamento lavori. Droincam, brand di Droinservice (autorizzata ENAC dal 2014), affianca i professionisti tecnici con rilievi topografici con drone che integrano fotogrammetria, LiDAR e modelli 3D in un flusso operativo collaudato.

Il valore aggiunto rispetto a un rilievo tradizionale sta nella continuità: i sistemi timelapse di Droincam, basati su fotocamere professionali Nikon e Canon da 24 MP, acquisiscono immagini ad alta risoluzione a intervalli regolari per tutta la durata del cantiere. Non si tratta di riprese video, ma di fotografie reali che documentano ogni fase con un livello di dettaglio confrontabile con quello di un rilievo fotografico professionale. Questo archivio strutturato supporta la direzione lavori, alimenta i report tecnici e consente di verificare a distanza l’avanzamento rispetto al progetto, senza sopralluoghi continui.

Per chi cerca un partner tecnico che copra sia la fase di rilievo iniziale sia il monitoraggio continuo del cantiere, Droincam offre un ecosistema integrato di servizi. Contatti il team per una consulenza tecnica personalizzata sul progetto.

Domande frequenti

Qual è la differenza tra rilievo planimetrico e altimetrico?

Il rilievo planimetrico restituisce la posizione orizzontale degli elementi al suolo, mentre quello altimetrico determina le quote e le variazioni di quota, producendo curve di livello e profili. Nella pratica professionale i due vengono spesso eseguiti in modo integrato.

Quando conviene usare il drone invece della stazione totale?

Il drone è preferibile per aree estese, terreni difficilmente accessibili o quando serve una copertura rapida con output fotogrammetrico (ortofoto, modello 3D). La stazione totale rimane insostituibile per rilievi di dettaglio ad alta precisione, tracciamenti e controlli puntuali.

Cos’è un GCP e perché è indispensabile nel rilievo fotogrammetrico?

Un GCP (punto di appoggio a terra) è un punto con coordinate note, materializzato al suolo e visibile nelle immagini del drone, usato per geo referenziare il modello fotogrammetrico. Senza GCP distribuiti correttamente, l’accuratezza altimetrica del modello può degradarsi significativamente.

Quali software si usano per elaborare i dati di rilievo topografico?

I più diffusi in ambito professionale sono Agisoft Metashape per la fotogrammetria da drone, Autodesk Civil 3D per la gestione delle reti di rilievo e la produzione di elaborati tecnici, e Autodesk Revit per la modellazione BIM georeferenziata.

Droincam offre anche rilievi topografici con drone?

Sì. Droincam, tramite la società madre Droinservice, esegue rilievi aerofotogrammetrici con drone su tutto il territorio italiano, con produzione di ortofoto, nuvole di punti, modelli 3D e integrazione nei flussi BIM del committente.

Punti chiave

Un workflow di rilievo topografico affidabile richiede pianificazione rigorosa, strumentazione adeguata e verifica sistematica dei dati in ogni fase del processo.
