TL;DR:
- La documentazione visiva in cantiere riduce errori e rischi del 30%.
- Include fotografie, video, ortofoto, modelli 3D e timelapse, strumenti fondamentali per il controllo.
- Rispetta normative UNI e integra i dati in un sistema digitale tracciabile e coerente.
La documentazione visiva in cantiere non è un accessorio: è uno strumento operativo che riduce concretamente gli errori e i rischi. I professionisti che adottano sistemi strutturati di monitoraggio visivo registrano una riduzione del 30% del rischio di errori rispetto a chi si affida esclusivamente a relazioni scritte. Eppure, nella pratica quotidiana, molti ingegneri e project manager si trovano ancora a navigare tra termini poco chiari, strumenti non standardizzati e normative difficili da applicare. Questo articolo chiarisce la terminologia, descrive gli strumenti disponibili, spiega i workflow operativi e illustra come le normative UNI inquadrano il tutto in un sistema coerente.
Indice
- Cosa si intende per documentazione visiva in edilizia
- I termini fondamentali e il vocabolario tecnico
- Strumenti e metodologie avanzate di raccolta dati visivi
- Normative UNI e gestione della documentazione digitale
- Il nostro punto di vista: cosa fa davvero la differenza nella pratica
- Come migliorare la documentazione visiva in cantiere con soluzioni professionali
- Domande frequenti sulla terminologia della documentazione visiva in edilizia
Punti Chiave
| Punto | Dettagli |
|---|---|
| Definizione chiara | La documentazione visiva include immagini, video, timelapse e modelli digitali utili a garantire trasparenza e tracciabilità nei cantieri. |
| Norme UNI | È fondamentale conoscere e applicare le principali normative UNI per una gestione corretta dei dati visivi. |
| Strumenti avanzati | Tecnologie come droni, laser scanner e sistemi timelapse offrono monitoraggio preciso e integrato. |
| Supervisione umana | Nonostante l’automazione, il controllo umano resta indispensabile secondo le linee guida normative. |
Cosa si intende per documentazione visiva in edilizia
La documentazione visiva in edilizia comprende tutte le attività di raccolta, archiviazione e gestione di contenuti visivi prodotti durante il ciclo di vita di un’opera. Non si tratta solo di scattare qualche fotografia: il concetto include metodologie strutturate, strumenti specifici e processi ripetibili che garantiscono tracciabilità e confrontabilità nel tempo.
Secondo una definizione operativa consolidata nel settore, la documentazione visiva di cantiere comprende fotografie progressive, riprese video, timelapse continuativi, modelli tridimensionali e ortofoto da droni. Ognuna di queste tipologie risponde a esigenze specifiche e si integra con le altre in un sistema documentale completo.
Le principali tipologie di documentazione visiva utilizzate nei cantieri moderni sono:
- Fotografie progressive: scatti effettuati a intervalli regolari, con inquadrature standardizzate e riferimenti metrici visibili, per documentare l’avanzamento dei lavori e lo stato delle strutture.
- Riprese video: utili per acquisire contesti dinamici, movimenti di personale o macchinari, e per produrre materiali di comunicazione del progetto.
- Timelapse continuativo: sequenze di immagini acquisite automaticamente nell’arco di settimane, mesi o anni, che condensano l’intera evoluzione del cantiere in pochi minuti di video.
- Ortofoto da drone: immagini aeree georeferenziate che restituiscono una vista planimetrica precisa dell’area di cantiere, utile per confronti con i disegni progettuali.
- Modelli 3D e point cloud: acquisiti tramite laser scanner o fotogrammetria con drone, permettono misurazioni e verifiche strutturali ad alta precisione.
I benefici concreti di una documentazione visiva ben strutturata si manifestano su più livelli. Sul piano della gestione del cantiere, consente di rilevare discrepanze tra quanto eseguito e quanto progettato in tempi molto rapidi. Sul piano legale, fornisce prove inconfutabili in caso di controversie. Sul piano della comunicazione, permette di condividere l’avanzamento dei lavori con committenti, enti e finanziatori in modo immediato ed efficace.
Un aspetto spesso sottovalutato riguarda la prevenzione degli errori nelle fasi critiche. Le tipologie di monitoraggio visivo più avanzate consentono di confrontare automaticamente lo stato reale del cantiere con il modello BIM di riferimento, identificando scostamenti prima che diventino problemi costosi.
La scelta delle tipologie da adottare dipende dalla complessità dell’opera, dalla durata del cantiere e dagli obiettivi specifici del team di progetto. In generale, una strategia documentale efficace combina almeno tre tipologie complementari: fotografie progressive per il registro giornaliero, timelapse per il monitoraggio continuo e ortofoto per le verifiche planimetriche periodiche.
I termini fondamentali e il vocabolario tecnico
Capita spesso che, pur utilizzando la documentazione visiva quotidianamente, ci si perda nella varietà di termini tecnici usati in modo non uniforme tra cantieri, studi di progettazione e committenti. Avere un vocabolario condiviso non è un dettaglio: è la base per comunicare in modo preciso e per rispettare le normative di riferimento.
Ecco i termini chiave che ogni professionista dell’edilizia dovrebbe conoscere:
| Termine | Definizione operativa |
|---|---|
| Timelapse | Sequenza di fotogrammi acquisiti a intervalli prestabiliti, compressi in un video accelerato |
| Ortofoto | Immagine aerea geometricamente corretta, priva di distorsioni prospettiche |
| Point cloud | Insieme di punti 3D acquisiti da laser scanner, base per modelli digitali ad alta precisione |
| Registro fotografico | Archivio strutturato di immagini con metadati (data, ora, posizione, fase lavori) |
| Laser scanner | Strumento di rilevamento che emette fasci laser per misurare distanze e generare modelli 3D |
| Digital twin | Replica digitale di un’opera fisica, aggiornata in tempo reale con dati di monitoraggio |
Le norme UNI forniscono il quadro normativo di riferimento. Le più rilevanti per la documentazione visiva sono: UNI 3970 per proiezioni ortogonali e viste nei disegni tecnici, UNI 11337-8:2026 per la gestione dei processi digitalizzati in edilizia e UNI 8290-1 per la terminologia del sistema tecnologico edilizio. Queste norme non sono semplici raccomandazioni: definiscono i requisiti minimi per garantire che la documentazione prodotta sia valida, confrontabile e utilizzabile in contesti legali e contrattuali.

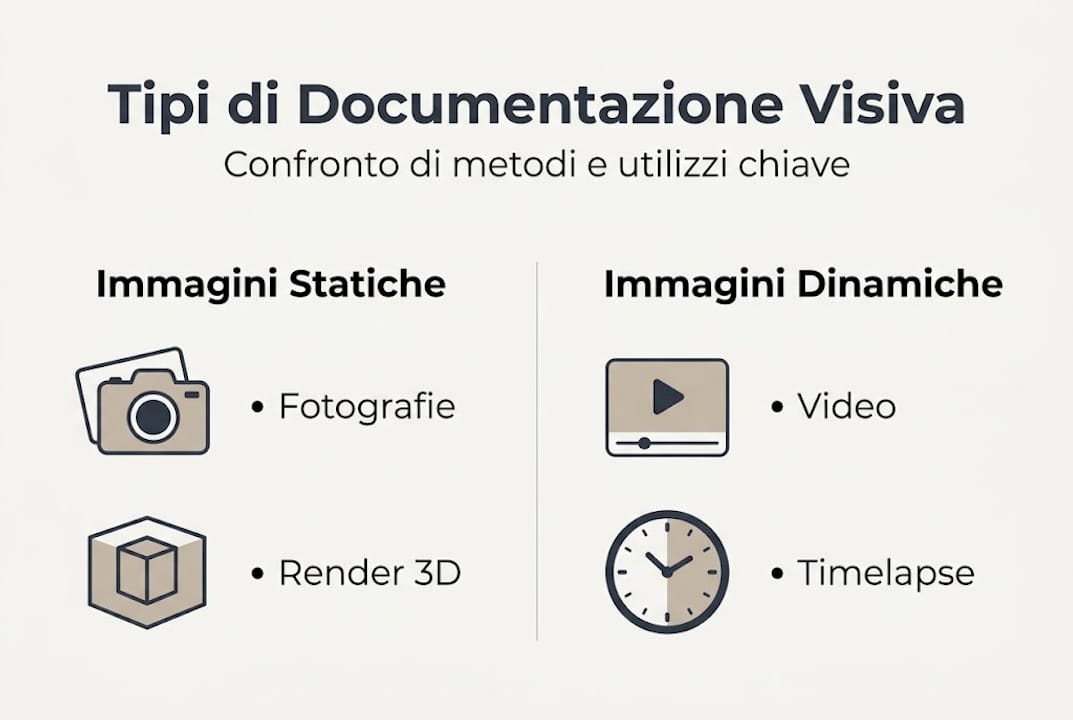

Nella pratica, la distinzione tra immagini statiche, dinamiche e modelli digitali ha implicazioni operative precise. Le immagini statiche (fotografie) hanno valore documentale immediato ma limitata capacità di analisi geometrica. Le immagini dinamiche (video, timelapse) offrono contesto temporale e sono più efficaci per la comunicazione. I modelli digitali (3D, point cloud) sono gli strumenti più potenti per la verifica tecnica, ma richiedono competenze specifiche per la loro produzione e interpretazione.
La gestione della sicurezza e delle attrezzature in cantiere include anche la corretta etichettatura e archiviazione dei materiali visivi, spesso trascurata nei protocolli operativi.
Consiglio Pro: Predisponi un glossario condiviso all’inizio di ogni progetto, allegato al piano di gestione documentale. Definisci le convenzioni di denominazione dei file, le inquadrature standard per ogni tipologia di scatto e i formati di archiviazione accettati. Questo semplice strumento riduce i malintesi tra i team e facilita enormemente la gestione degli archivi a lungo termine.
Strumenti e metodologie avanzate di raccolta dati visivi
Comprendere i termini è solo il primo passo: vediamo ora come questi si traducono in strumenti concreti e pratiche operative per una documentazione visiva efficace e sistematica.
I tre strumenti principali della documentazione visiva avanzata sono i sistemi timelapse, i droni con sensori RTK e i laser scanner. Ognuno ha caratteristiche, vantaggi e limiti ben definiti:
| Strumento | Vantaggi | Limiti principali | Applicazione ideale |
|---|---|---|---|
| Sistema timelapse | Monitoraggio continuo h24, costi contenuti, nessuna interruzione dei lavori | Vista fissa, risoluzione limitata alla posizione dell’impianto | Avanzamento lavori, comunicazione, controllo cantiere |
| Drone RTK | Alta precisione planimetrica, flessibilità di volo, ortofoto georeferenziate | Richiede operatore certificato, soggetto a normative di volo | Rilievi topografici, confronto con progetto, ispezioni |
| Laser scanner | Precisione millimetrica, acquisizione rapida di ambienti complessi | Costo elevato, richiede post-elaborazione specializzata | Verifiche strutturali, as-built, digital twin |
Le metodologie di documentazione visiva più efficaci combinano timelapse per il monitoraggio continuo, droni RTK per ortofoto e modelli 3D, e laser scanner per le verifiche strutturali ad alta precisione nelle fasi critiche del cantiere.
Il workflow operativo ottimale segue una sequenza logica ben precisa:
- Rilievo iniziale con drone RTK: acquisizione dell’area prima dell’avvio dei lavori, con produzione di ortofoto e modello 3D di riferimento.
- Installazione del sistema timelapse: posizionamento strategico delle fotocamere per coprire le zone di maggiore interesse con continuità.
- Rilievi intermedi con drone: a cadenza regolare (mensile o per fase di lavoro), per verificare l’avanzamento rispetto al progetto.
- Scansioni laser nelle fasi critiche: prima e dopo opere strutturali importanti, per documentare lo stato preciso delle strutture.
- Rilievo finale e produzione as-built: acquisizione completa dell’opera finita per il fascicolo documentale definitivo.
Per i rilievi professionali con drone, la qualità del dato dipende in modo determinante dalla pianificazione del volo e dalla calibrazione dei sensori RTK. Analogamente, l’uso dei laser scanner richiede una pianificazione precisa delle stazioni di acquisizione per garantire la copertura completa senza zone d’ombra.
Per chi valuta l’acquisto o il noleggio di attrezzature in cantiere, è importante considerare che i sistemi di documentazione visiva richiedono competenze operative specifiche: non è sufficiente disporre dello strumento, occorre anche saper interpretare e gestire i dati prodotti.
Consiglio Pro: Affidati a un software timelapse professionale che consenta la gestione remota degli impianti e l’accesso alle immagini in tempo reale. La possibilità di verificare lo stato del cantiere da remoto, senza dover essere fisicamente presenti, è uno dei vantaggi operativi più concreti per i project manager con più cantieri da seguire simultaneamente.
Normative UNI e gestione della documentazione digitale
Avere gli strumenti giusti non basta se non si rispettano le normative e non si gestiscono correttamente i dati raccolti. La documentazione visiva digitale rientra in un quadro normativo preciso che ogni professionista è tenuto a conoscere.
Le principali normative UNI che riguardano la gestione digitale della documentazione visiva sono:
- UNI 11337-8:2026: definisce i requisiti per la gestione informatica dei processi e delle informazioni in edilizia, includendo esplicitamente i contenuti visivi come parte del fascicolo digitale.
- UNI 8290-1: stabilisce la terminologia per il sistema tecnologico edilizio, fornendo le definizioni di riferimento per la classificazione degli elementi documentali.
- UNI 3970: regolamenta le proiezioni ortogonali e le viste nei disegni tecnici, rilevante per l’utilizzo delle ortofoto in contesti progettuali.
Il concetto di fascicolo digitale di cantiere è centrale in questo quadro. Si tratta di un sistema documentale integrato che raccoglie tutti i dati del cantiere, inclusi foto e video, in modo strutturato e accessibile. Un fascicolo digitale conforme alla Prassi UNI 2024 include la gestione documentale integrata di immagini e video come componente essenziale, non opzionale.
La digitalizzazione del cantiere non riguarda solo i dati tecnici: include obbligatoriamente anche la gestione strutturata dei contenuti visivi, che devono essere archiviati con metadati completi, versioning e tracciabilità degli accessi.
L’integrazione della documentazione visiva nei flussi BIM rappresenta il livello più avanzato di gestione documentale. In un workflow BIM-oriented, le ortofoto vengono sovrapposte al modello per verificare la corrispondenza con il progetto; i point cloud da laser scanner alimentano il modello as-built; i timelapse documentano l’evoluzione temporale delle fasi costruttive.
Le buone pratiche per la gestione digitale della documentazione visiva includono:
- Denominazione standardizzata dei file (data, fase lavori, tipologia, posizione)
- Archiviazione su cloud con backup ridondante
- Metadati completi per ogni file (geolocalizzazione, timestamp, operatore)
- Accesso controllato con log degli accessi
- Versioning dei file per tracciare le modifiche
Il ruolo del noleggio in edilizia si estende anche agli strumenti di documentazione visiva: molti cantieri scelgono soluzioni in abbonamento o noleggio per i sistemi timelapse e drone, ottimizzando i costi senza rinunciare alla qualità.
Il nostro punto di vista: cosa fa davvero la differenza nella pratica
Nell’esperienza accumulata su oltre 150 cantieri monitorati, abbiamo osservato un fenomeno ricorrente: più i workflow diventano automatizzati, più cresce la tentazione di ridurre il controllo umano. È un errore che si paga a caro prezzo.
Le normative UNI non richiedono solo strumenti digitali: richiedono la supervisione qualificata dell’operatore. Un sistema timelapse che scatta migliaia di immagini senza una selezione manuale ragionata produce archivi ingombranti e clip di qualità mediocre. Un rilievo drone eseguito senza una pianificazione delle stazioni di acquisizione genera dati imprecisi. La tecnologia amplifica le competenze, non le sostituisce.
I timelapse professionali per cantieri di qualità non si ottengono con soluzioni automatiche: richiedono selezione manuale delle immagini, attenzione alla continuità visiva e competenza nel riconoscere quando il dato è affidabile e quando non lo è. Questa è la differenza tra un documento e uno strumento realmente utile per prendere decisioni.
Come migliorare la documentazione visiva in cantiere con soluzioni professionali
Se vuoi davvero garantire standard elevati nei tuoi progetti, affidarsi a soluzioni professionali integrate è la scelta più efficace. Una documentazione visiva frammentata o gestita con strumenti improvvisati non risponde alle esigenze di controllo, tracciabilità e conformità normativa che i cantieri complessi richiedono.
DroinCam offre un sistema completo di monitoraggio cantieri edili: impianti timelapse professionali operativi h24, rilievi con droni RTK certificati ENAC/EASA, scansioni laser scanner e piattaforma web riservata per accedere ai contenuti in qualsiasi momento. Tutti i materiali vengono elaborati con supervisione manuale per garantire qualità e coerenza. Scopri i servizi di monitoraggio visivo disponibili o consulta la guida completa al monitoraggio cantieri per capire come strutturare il workflow documentale del tuo prossimo progetto.
Domande frequenti sulla terminologia della documentazione visiva in edilizia
Quali sono i principali tipi di documentazione visiva in edilizia?
La documentazione visiva di cantiere include fotografie progressive, video, timelapse, ortofoto e modelli 3D raccolti tramite droni e strumenti digitali. Ogni tipologia risponde a esigenze specifiche di controllo, tracciabilità e comunicazione del progetto.
A cosa serve il registro fotografico giornaliero?
Il registro fotografico giornaliero è uno strumento fondamentale per i project manager: traccia con precisione l’evoluzione del cantiere tramite foto a orari prestabiliti, inquadrature standardizzate e riferimenti metrici, garantendo un controllo continuo e documentato.
Quali norme UNI regolano la gestione della documentazione visiva?
Le più rilevanti sono UNI 3970, UNI 11337-8:2026 e UNI 8290-1, che standardizzano rispettivamente proiezioni ortogonali, processi digitali in edilizia e terminologia del sistema tecnologico edilizio.
Come si integra la documentazione visiva nei workflow digitali del cantiere?
Attraverso software gestionali integrati e fascicoli digitali conformi UNI 2024, che includono foto e video come componenti strutturali del sistema documentale, con metadati completi e tracciabilità degli accessi.
