TL;DR:
- La fotogrammetria con droni riduce i tempi di rilievo del 70% e garantisce dati precisi.
- La qualità dei risultati dipende da pianificazione accurata, utilizzo di GCP e sensori RTK.
- In presenza di vegetazione densa o luce scarsa, il LiDAR è una soluzione più affidabile.
I dati topografici imprecisi rappresentano uno dei problemi più costosi per chi gestisce cantieri complessi: oltre il 60% dei progetti edili subisce ritardi causati direttamente da rilievi insufficienti o mal strutturati. Un workflow fotogrammetrico ben pianificato risolve questo problema alla radice, integrando droni, sensori RTK e software di elaborazione in un processo coerente. In questo articolo analizziamo le fasi operative, gli strumenti necessari, i risultati attesi e gli errori più frequenti, fornendo una guida concreta per ingegneri civili e project manager che vogliono migliorare controllo, qualità e velocità nei rilievi di cantiere.
Indice
- La fotogrammetria in cantiere: quando e perché adottarla
- Le fasi e gli strumenti essenziali del workflow fotogrammetrico
- La qualità dei risultati: precisione, casi reali e cosa comunicare al cliente
- Gli errori più frequenti, i limiti fisiologici e quando scegliere soluzioni ibride
- Il workflow non basta: esperienza e adattamento nel successo di un rilievo
- Il workflow non basta per ottimizzare i rilievi in cantiere?
- le domande più frequenti
Punti Chiave
| Punto | Dettagli |
|---|---|
| Workflow in 5 fasi | Il rilievo fotogrammetrico efficace si basa su pianificazione, acquisizione, elaborazione, validazione e consegna. |
| Risultati precisi e veloci | Con droni e RTK si ottengono dati esatti in pochi giorni e costi ridotti fino al 70%. |
| Limiti e soluzioni | Conoscere limiti dovuti a vegetazione o luce consente di integrare LiDAR o modificare la missione. |
| Adattamento dinamico | Esperienza e flessibilità operativa sono più importanti del solo workflow teorico. |
La fotogrammetria in cantiere: quando e perché adottarla
La fotogrammetria con droni risponde a esigenze concrete che i metodi tradizionali faticano a soddisfare. I rilievi con stazione totale o GPS richiedono operatori a terra, accessi fisici e tempi estesi, rendendo difficile coprire aree vaste o zone rischiose. Con un drone equipaggiato di fotocamera ad alta risoluzione si ottengono dati georiferiti su superfici anche complesse in una sola sessione di volo.
Le applicazioni più frequenti nei cantieri italiani includono:
- monitoraggio SAL (stato avanzamento lavori): confronto periodico tra il progetto e l’eseguito;
- documentazione as-built: registrazione precisa dello stato finale o intermedio delle opere;
- calcolo volumi: sterri, riporti, rinterri quantificati con accuratezza certificabile;
- ispezioni di aree difficili: coperture, strutture in quota, aree con accessi limitati o pericolosi;
- verifica geometrie: controllo di platee, cordoli, fondamenta e strutture verticali.
I numeri confermano il vantaggio operativo: i rilievi con droni in cantiere tagliano i tempi del 70% e consentono di coprire 5 ettari in circa 42 minuti. Per un progetto manager abituato a passare due giorni sul campo con squadra e attrezzatura tradizionale, questo cambia radicalmente l’organizzazione del lavoro.
Preferire la fotogrammetria rispetto ai metodi classici ha senso soprattutto quando:
- l’area da rilevare supera i 2.000 mq;
- serve documentazione continua e aggiornata nel tempo;
- il cantiere ha zone ad accesso difficile o pericoloso;
- si lavora su commesse dove la tracciabilità è un requisito contrattuale.
“La documentazione fotogrammetrica periodica non è solo uno strumento tecnico, ma diventa anche uno strumento di comunicazione e difesa contrattuale nei confronti del committente.”
Per chi gestisce rilievi topografici con droni su cantieri strutturati, la fotogrammetria garantisce una base dati uniforme e replicabile, condizione essenziale per il confronto tra rilievi successivi. Il monitoraggio dell’avanzamento lavori, in particolare, trae vantaggio diretto da questa continuità: ogni sessione di volo produce una “fotografia” quantificabile dello stato del cantiere, integrabile con il cronoprogramma e con i modelli BIM.
Approfondire il tema del monitoraggio avanzamento lavori con droni aiuta a capire come strutturare un piano di volo ricorrente e come collegare i dati fotogrammetrici al reporting di progetto.
Le fasi e gli strumenti essenziali del workflow fotogrammetrico
Un workflow fotogrammetrico professionale non inizia il giorno del volo. Il processo standard si articola in cinque fasi: pianificazione, acquisizione, elaborazione, validazione e consegna. La qualità del risultato finale dipende in misura significativa dalle prime due.
Le cinque fasi operative:
- pianificazione: sopralluogo preliminare, analisi dello scenario (presenza di ostacoli, morfologia, copertura vegetale), calcolo del piano di volo (altitudine, GSD atteso, overlap longitudinale e trasversale), richiesta permessi;
- preparazione e acquisizione: posizionamento dei GCP (Ground Control Point, ovvero punti di controllo a terra), verifica condizioni meteo, esecuzione del volo, acquisizione immagini;
- elaborazione: import in software SfM/MVS (Structure from Motion/Multi-View stereo), allineamento fotogrammi, generazione nuvola di punti densa, creazione ortofoto e modello digitale;
- validazione: controllo degli scarti sui GCP, confronto con eventuali misure di controllo indipendenti, verifica degli artefatti;
- consegna: esportazione elaborati nei formati richiesti (LAS, TIF, OBJ, IFC), reportistica tecnica.
| strumento | ruolo nel workflow | note operative |
|---|---|---|
| drone con fotocamera RTK | acquisizione georiferita | riduce il numero di GCP necessari |
| GCP fisici | controllo e verifica | minimo 5, distribuiti sull’area |
| software SfM (es. RealityCapture, DJI Terra) | elaborazione immagini | parametri chiave: overlap min. 75% |
| stazione totale o GPS RTK | rilievo GCP | precisione sub-centimetrica |
| piattaforma di consegna | archiviazione e condivisione | accesso tracciabile per il committente |
La normativa vigente impone agli operatori di droni l’iscrizione a D-Flight e il rispetto delle categorie operative definite da normativa RTK e riduzione GCP: l’uso di sensori RTK riduce drasticamente il numero di GCP richiesti, accelerando sia la fase di preparazione che quella di elaborazione.
Come evitare gli errori più banali in fase di acquisizione: vola sempre con overlap non inferiore all’80% in aree con edifici o strutture verticali, pianifica il volo nelle ore centrali della giornata per minimizzare le variazioni di illuminazione e verifica la calibrazione della fotocamera prima di ogni sessione.
consiglio Pro: Prima di ogni volo, posiziona almeno un GCP aggiuntivo rispetto al minimo previsto e usalo come punto di verifica indipendente. Se lo scarto supera i 3cm, il rilievo va ripetuto prima di consegnare i dati al BIM.
Per una guida dettagliata alla gestione operativa, il riferimento per i rilievi topografici con drone offre un percorso completo dalla pianificazione alla consegna. Chi vuole approfondire la scelta del mezzo può consultare la panoramica sui tipi di droni per rilievi edili.
La qualità dei risultati: precisione, casi reali e cosa comunicare al cliente
Conoscere le fasi del workflow è indispensabile, ma la domanda che ogni project manager si pone è: quali risultati posso garantire? La risposta dipende dall’equipaggiamento, dalla qualità dell’acquisizione e dalla gestione dei GCP.
Con sensori RTK e punti di controllo ben distribuiti, la precisione planimetrica ottenibile è di 1-3 cm, quella altimetrica di 2-5 cm, con casi particolari anche sotto al millimetro su superfici controllate. Non si tratta di marketing: sono valori certificabili attraverso i report di validazione prodotti dai software SfM.
| scenario | precisione planimetrica | precisione altimetrica | costi rilievo |
|---|---|---|---|
| ideale (RTK + GCP ottimali) | 1-2 cm | 2-3 cm | medio-bassi |
| intermedio (RTK, pochi GCP) | 3-5 cm | 5-8 cm | bassi |
| limite (solo GPS, no GCP) | 10-30 cm | 15-40 cm | minimi |
I costi e tempi rispetto ai metodi tradizionali si riducono del 40-70% con i droni, una stima che tiene conto di acquisizione, elaborazione e consegna degli elaborati. In pratica, un rilievo che richiede due giorni con squadra classica viene completato in mezza giornata con drone.
Gli elaborati prodotti da un workflow fotogrammetrico professionale comprendono:
- ortofoto georeferenziata ad alta risoluzione;
- modello digitale del terreno (DTM) e del suolo (DSM);
- nuvola di punti densa in formato LAS/LAZ;
- modello 3D mesh (OBJ, FBX) per visualizzazione e BIM;
- calcolo automatico dei volumi con report.
consiglio Pro: Un dato fotogrammetrico è davvero affidabile per il BIM quando il report di validazione mostra scarti sui GCP inferiori a 2cm in planimetria e inferiori a 3cm in altimetria. Non accettare elaborati senza questo documento.
Per chi vuole strutturare un processo professionale di rilievo con drone completo, la comunicazione dei limiti di accuratezza al committente è parte integrante del servizio, non un’opzione.
Gli errori più frequenti, i limiti fisiologici e quando scegliere soluzioni ibride
Prima di consolidare le procedure operative, è fondamentale riconoscere i limiti della fotogrammetria e sapere quando affidarsi a soluzioni complementari.
I principali limiti tecnici includono:
- vegetazione densa: le chiome degli alberi bloccano la visibilità delle superfici sottostanti;
- luce scarsa o molto contrastata: degrada la qualità dell’allineamento tra fotogrammi;
- overlap insufficiente: produce buchi nel modello, specialmente su facciate verticali;
- superfici uniformi o riflettenti: vetro, acciaio lucido e asfalto bagnato creano artefatti;
- vento forte: introduce micro-vibrazioni che riducono la nitidezza delle immagini.
In particolare, vegetazione fitta, luce scarsa e overlap basso portano a lacune nei modelli che non possono essere corrette in post-elaborazione. In questi casi, il LiDAR è la soluzione: penetra la vegetazione, funziona in condizioni di luce sfavorevoli e garantisce precisione indipendentemente dalla texture della superficie.
| parametro | fotogrammetria | LiDAR |
|---|---|---|
| costo acquisizione | basso-medio | elevato |
| penetrazione vegetazione | scarsa | ottima |
| qualità in condizioni di luce variabile | media | alta |
| dettaglio su superfici uniformi | limitato | buono |
| integrazione BIM | diretta | richiede conversione |
Se da un lato la fotogrammetria risulta più economica, il LiDAR penetra la vegetazione ed è superiore in ambienti forestali e su infrastrutture lineari. La scelta non è sempre netta: in molti cantieri complessi si adotta un approccio ibrido, usando la fotogrammetria per la documentazione visiva e il LiDAR per la misurazione di quote e volumi in aree con copertura vegetale.
“In un cantiere di ripristino idrogeologico con sponde boscate, abbiamo abbinato un volo fotogrammetrico per la documentazione fotografica e un rilievo LiDAR per le sezioni trasversali: i due dataset si sono integrati perfettamente nel modello finale.”
Per valutare i vantaggi e limiti della fotogrammetria nel contesto specifico del tuo progetto, è utile fare una valutazione preliminare del sito prima di scegliere la tecnologia.
Il workflow non basta: esperienza e adattamento nel successo di un rilievo
Dopo anni di lavoro su cantieri molto diversi tra loro, emerge una certezza: il workflow teorico è solo il punto di partenza. I progetti che producono i dati migliori non sono quelli dove si è seguito alla lettera la procedura standard, ma quelli dove il team ha saputo adattarla alle specificità del sito.
Gli errori più costosi non nascono dalla tecnologia, ma dalla comunicazione. Un operatore che non ha capito esattamente cosa serve al BIM coordinator consegnerà un modello perfetto tecnicamente ma inutile operativamente. La qualità del rilievo fotogrammetrico dipende tanto dalla chiarezza del briefing iniziale quanto dalla qualità del drone.
Un’altra falsa credenza diffusa è che un drone RTK di ultima generazione elimini la necessità di GCP. Li riduce, non li elimina. Chi salta questa verifica scopre gli errori solo in fase di consegna, quando è troppo tardi per ripetere il volo.
La vera evoluzione arriva dall’abitudine di registrare ogni anomalia sul campo: condizioni meteo anomale, ostacoli non previsti, variazioni di illuminazione. Chi costruisce un archivio di feedback diventa progressivamente più bravo a pianificare rilievi puliti. I vantaggi pratici del monitoraggio con drone si realizzano pienamente solo quando la routine di miglioramento continuo diventa parte del processo.
Il workflow non basta per ottimizzare i rilievi in cantiere?
Se stai strutturando o migliorando i processi di rilievo fotogrammetrico sul tuo cantiere, affidarsi a un partner tecnico specializzato fa la differenza tra dati utilizzabili e dati che richiedono revisioni costose.

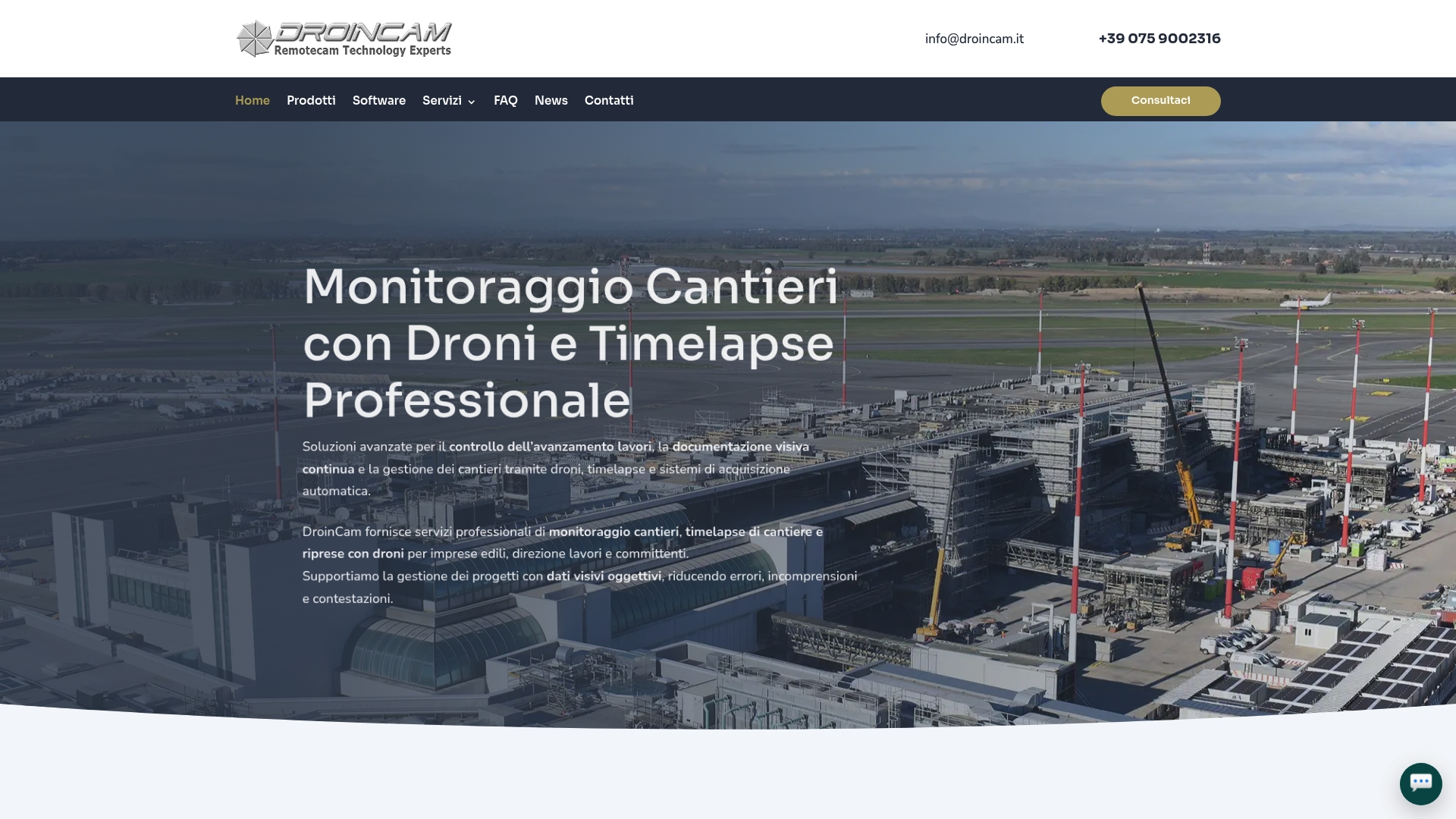

DroinCam esegue rilievi topografici con droni con operatori certificati, sensori RTK e laser scanner, producendo ortofoto, nuvole di punti, modelli 3D e digital twin pronti per l’integrazione BIM. I servizi coprono l’intero processo: dalla pianificazione alla consegna degli elaborati, con reportistica di validazione inclusa. Se vuoi capire come applicare il workflow corretto al tuo progetto specifico, esplora l’approfondimento sulla fotogrammetria drone oppure consulta la guida al monitoraggio cantieri per integrare rilievi e monitoraggio in un processo continuo.
le domande più frequenti
qual è la precisione reale che posso ottenere con un workflow fotogrammetrico in cantiere?
Con RTK e GCP ben distribuiti si raggiunge una precisione di 1-3cm in planimetria e 2-5cm in altimetria, con casi speciali anche sotto al millimetro su superfici controllate.
è possibile usare la fotogrammetria in zone urbane o aree controllate (ATZ)?
Sì, ma serve autorizzazione normativa ATZ e permessi che può richiedere da 7 a 30 giorni; in alternativa, è opportuno rivolgersi a operatori certificati con esperienza documentata in zone critiche.
la fotogrammetria dà risultati affidabili in presenza di molta vegetazione?
La fotogrammetria non penetra la vegetazione densa: in questi contesti è preferibile integrare dati LiDAR per vegetazione dove serve accuratezza sulle quote del terreno.
come posso scegliere tra fotogrammetria e LiDAR per il mio progetto?
La fotogrammetria è preferibile per cantieri aperti e documentazione visiva; il LiDAR per boschi e infrastrutture è ideale dove serve penetrazione della vegetazione e precisione altimetrica millimetrica.
