In breve:

• Un workflow di rilievi topografici ben pianificato garantisce dati affidabili e riduce i rischi di errori costosi. L’integrazione di tecnologie multisensoriali come GNSS, laser scanner e droni migliora la precisione e la velocità dell’intera operazione. Una gestione dei dati in cloud e una pianificazione accurata rappresentano le chiavi per risultati efficaci e affidabili.

Il workflow dei rilievi topografici è il processo strutturato che collega tecniche di misura, strumenti di acquisizione e software di elaborazione per produrre dati territoriali affidabili e utilizzabili nei progetti tecnici. Un processo ben pianificato è spesso più determinante dell’utilizzo di strumenti particolarmente avanzati. Stazioni totali, sistemi GNSS, laser scanner 3D e droni fotogrammetrici sono oggi gli strumenti cardine di questo processo, ma la loro efficacia dipende dalla coerenza dell’intero flusso di lavoro. Questo articolo guida i professionisti e i tecnici delle costruzioni attraverso ogni fase del workflow rilievi topografici, dalle scelte preliminari fino alla restituzione finale del dato.

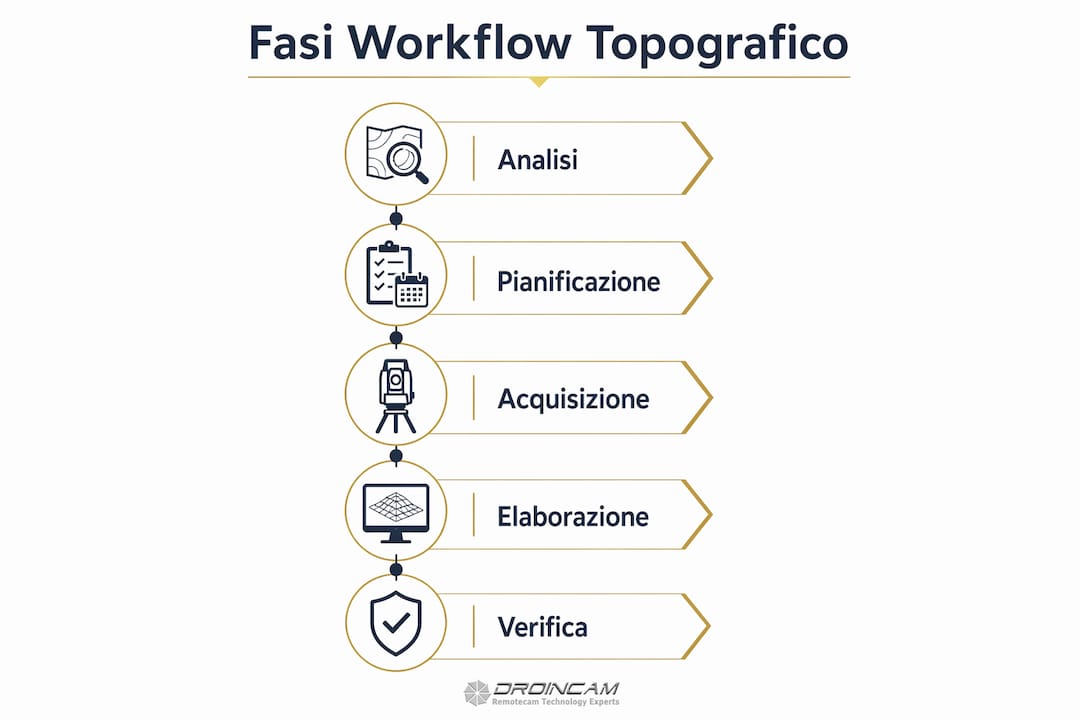

Quali sono le fasi principali del workflow per i rilievi topografici?

Un rilievo topografico non si esaurisce nella fase di acquisizione sul campo. È un processo strutturato che parte dall’analisi iniziale e arriva alla restituzione finale del dato. Ogni fase ha obiettivi precisi e condiziona la qualità di quelle successive.

Le fasi tipiche del processo si articolano così:

1. Analisi preliminare. Si definiscono gli obiettivi del rilievo, l’estensione dell’area, le tolleranze di precisione richieste e i vincoli normativi. L’accuratezza non è sempre la stessa: varia in base agli scopi e alle necessità del progetto.
2. Pianificazione del rilievo. Si scelgono metodologie, strumenti e sistemi di riferimento. La scelta e l’applicazione di sistemi di riferimento geometrici, quali geoide ed ellissoide, è indispensabile per ottenere misure confrontabili.
3. Acquisizione dati sul campo. Si eseguono le misure con gli strumenti selezionati. Droni, laser scanner e GNSS operano in modo integrato per coprire aree ampie con tempi ridotti.
4. Elaborazione dati. I dati grezzi vengono importati in software dedicati, corretti, filtrati e trasformati in modelli numerici o nuvole di punti.
5. Restituzione grafica e digitale. Si producono elaborati finali: planimetrie, sezioni, modelli 3D, ortofoto e report tecnici utilizzabili in fase progettuale.

Consiglio pro: Prima di avviare qualsiasi rilievo, definisci per iscritto le tolleranze di precisione richieste dal progetto. Questo evita costose rilavorazioni in fase di elaborazione.

La coerenza tra le fasi è il fattore che distingue un rilievo affidabile da uno che genera problemi in fase progettuale. Un errore nella pianificazione si moltiplica nelle fasi successive e compromette l’intero dato finale.

Quali strumenti e tecnologie migliorano il processo di rilievo?

La scelta degli strumenti determina la qualità e la velocità dell’intero processo. La combinazione di GNSS, laser scanner, droni e software dedicati ottimizza precisione e tempi di consegna rispetto all’uso di un singolo strumento.

Gli strumenti principali per un workflow moderno sono:

• Stazioni totali e GNSS. Garantiscono misure angolari e di distanza con elevata precisione. I ricevitori GNSS multi-costellazione riducono i tempi di stazionamento e migliorano l’accuratezza planimetrica.
• Laser scanner 3D e sistemi LiDAR. Producono nuvole di punti ad alta densità che alimentano modelli tridimensionali ad alta precisione. Sono ideali per edifici storici, infrastrutture complesse e aree difficilmente accessibili.
• Droni fotogrammetrici. L’uso di droni per rilievo consente sopralluoghi rapidi e sicuri, riducendo le ore di lavoro sul campo e i rischi per il personale. Un drone equipaggiato con sensore RGB o LiDAR copre ettari di terreno in poche ore.
• Software cloud e intelligenza artificiale. La gestione dei dati in cloud favorisce collaborazione in tempo reale tra operatori sul campo e uffici tecnici. Piattaforme come Autodesk Construction Cloud o soluzioni basate su AI accelerano l’elaborazione e il controllo qualità.

Consiglio pro: Per cantieri di medie dimensioni, la combinazione drone fotogrammetrico più GNSS RTK per i punti di controllo a terra offre il miglior equilibrio tra velocità, costo e precisione.

L’approccio multisensoriale nei rilievi in edilizia produce dati più completi rispetto a qualsiasi tecnologia usata singolarmente. Integrare più fonti di dati riduce le lacune informative e aumenta l’affidabilità del modello finale.

Come ottimizzare il workflow topografico per cantieri moderni?

Gli errori più comuni nel processo di rilievo derivano dalla confusione tra semplice acquisizione dati e rilievo ben pianificato. Un workflow strutturato e coerente riduce gli errori e garantisce dati utilizzabili in fase progettuale.

Le criticità più frequenti da affrontare sono:

• Mancanza di punti di controllo a terra (GCP). Senza GCP georeferenziati con precisione, i modelli fotogrammetrici accumulano errori sistematici che invalidano le misure.
• Assenza di un piano di acquisizione. Volare un drone senza un piano di volo strutturato produce sovrapposizioni irregolari e zone cieche nel modello.
• Gestione frammentata dei dati. File salvati su dispositivi locali e non condivisi in cloud rallentano l’elaborazione e aumentano il rischio di perdita dati.
• Controllo qualità assente o tardivo. Verificare la qualità dei dati solo alla fine del processo significa scoprire problemi quando è troppo tardi per tornare sul campo.

Per migliorare il flusso di lavoro in modo concreto, i tecnici devono integrare dati da fonti diverse in un unico ambiente software. Piattaforme cloud consentono al team di campo e all’ufficio tecnico di lavorare sullo stesso dataset in tempo reale, eliminando i ritardi legati allo scambio manuale di file. L’automazione nei processi di elaborazione, come la generazione automatica di ortofoto o la classificazione delle nuvole di punti tramite AI, riduce i tempi di restituzione e abbassa il margine di errore umano.

Droinservice, la società madre di Droincam, autorizzata ENAC dal 2014, supporta i tecnici nella strutturazione di workflow operativi per rilievi aerei e monitoraggio cantieri. L’esperienza maturata in oltre un decennio di operazioni in contesti tecnici complessi si traduce in protocolli collaudati per ogni fase del processo. Per chi gestisce cantieri su larga scala, integrare il monitoraggio continuo con i dati topografici produce una visione completa e verificabile dello stato di avanzamento.

Metodi tradizionali vs tecniche moderne: quali scegliere?

I metodi di rilievo classici, come triangolazione, poligonale e livellazione, restano validi per contesti specifici. Le tecniche moderne basate su laser scanning, droni e fotogrammetria coprono scenari che i metodi tradizionali non possono affrontare con la stessa efficienza.

Ogni metodo ha vantaggi specifici in termini di precisione, tempi e costo, applicabili a diversi contesti. La scelta non dipende solo dalla tecnologia disponibile, ma dagli obiettivi del progetto definiti nella fase preliminare.

Per i rilievi topografici 3D su cantieri attivi, il drone fotogrammetrico è la scelta più efficiente in termini di rapporto tempo-costo-copertura. Per rilievi di precisione su strutture esistenti o ambienti confinati, il laser scanner 3D rimane insostituibile. I metodi tradizionali mantengono la loro utilità per le reti di inquadramento e per i controlli di precisione sui punti di appoggio.

Consiglio pro: Non scegliere il metodo in base alla tecnologia che hai disponibile. Sceglilo in base alla tolleranza di precisione richiesta dal progetto e al tempo disponibile per il rilievo.

Le riprese aeree con droni nei cantieri edili coprono sette tipologie di applicazione distinte, dalla planimetria aggiornata al controllo volumetrico dei movimenti terra. Conoscere queste applicazioni aiuta a scegliere il metodo giusto per ogni fase del progetto.

Punti chiave

Un workflow dei rilievi topografici efficace richiede pianificazione rigorosa, scelta coerente degli strumenti e integrazione dei dati tra campo e ufficio per garantire risultati affidabili in ogni fase progettuale.

Il valore reale della pianificazione nel workflow topografico

Dopo anni di lavoro sul campo con team di rilievo in contesti di cantiere complessi, ho maturato una convinzione precisa: la tecnologia non salva un workflow mal pianificato.

Ho visto squadre equipaggiate con laser scanner di ultima generazione produrre dati inutilizzabili perché nessuno aveva definito i sistemi di riferimento prima di iniziare. Ho visto droni volare per ore su cantieri attivi senza punti di controllo a terra, generando ortofoto visivamente perfette ma metricamente inaffidabili. Il problema non era lo strumento. Era la mancanza di un processo.

La verità scomoda è che molti tecnici investono in tecnologia per compensare la mancanza di metodo. Un drone non sostituisce la pianificazione del rilievo. Un laser scanner non elimina la necessità di definire le tolleranze prima di acquisire. L’automazione AI nell’elaborazione accelera il processo, ma non corregge i dati raccolti male.

Il consiglio più utile che posso dare a un tecnico che vuole migliorare il proprio workflow è questo: dedica il doppio del tempo alla fase preliminare rispetto a quello che dedichi ora. Definisci per iscritto gli obiettivi, le tolleranze, i sistemi di riferimento e il piano di acquisizione. Poi scegli la tecnologia. Non il contrario.

Le soluzioni cloud e AI che oggi supportano la collaborazione tra cantiere e ufficio sono strumenti potenti, ma funzionano solo se il dato in ingresso è raccolto con metodo. La tecnologia amplifica la qualità del processo. Non la crea.

— Carlo

Droincam e Droinservice per i tuoi rilievi topografici

Droincam, brand di Droinservice, opera in tutta Italia con servizi professionali di rilievo con droni, fotogrammetria, LiDAR e monitoraggio cantieri. Droinservice è autorizzata ENAC dal 2014 e ha maturato esperienza diretta in rilievi aerei, ispezioni tecniche e monitoraggio di cantieri complessi.

I sistemi timelapse Droincam, basati su fotocamere professionali Nikon e Canon, non producono semplici video ma archivi strutturati di immagini ad alta risoluzione che documentano l’evoluzione del cantiere in modo verificabile. Questo dato visivo si integra con i rilievi topografici per offrire una visione completa dello stato di avanzamento lavori, accessibile da remoto senza sopralluoghi continui. Per conoscere tutti i servizi disponibili, visita la pagina dedicata ai servizi di monitoraggio cantieri di Droincam.

Domande frequenti

Cos’è il workflow dei rilievi topografici?

Il workflow dei rilievi topografici è il processo strutturato che comprende analisi preliminare, pianificazione, acquisizione dati, elaborazione e restituzione grafica. La coerenza tra queste fasi determina la qualità e l’affidabilità del dato finale.

Quali strumenti sono indispensabili per un rilievo topografico moderno?

Gli strumenti principali sono GNSS RTK, stazione totale, laser scanner 3D e drone fotogrammetrico o LiDAR. La combinazione di più tecnologie multisensoriali produce dati più completi e affidabili rispetto all’uso di un singolo strumento.

Quali sono gli errori più comuni nel processo di rilievo topografico?

L’errore più frequente è confondere la semplice raccolta dati con un rilievo ben pianificato. Mancanza di punti di controllo a terra, assenza di un piano di acquisizione e gestione frammentata dei dati sono le cause principali di risultati inaffidabili.

Quando conviene usare un drone invece di metodi tradizionali?

Il drone fotogrammetrico è la scelta più efficiente per aree estese, cantieri attivi e rilievi volumetrici. I metodi tradizionali come triangolazione e livellazione restano preferibili per reti geodetiche, confini catastali e misure di precisione su punti singoli.

Come migliorare la collaborazione tra campo e ufficio nel workflow topografico?

La gestione dei dati in cloud consente aggiornamento in tempo reale tra operatori sul campo e uffici tecnici. Piattaforme cloud dedicate eliminano i ritardi legati allo scambio manuale di file e riducono il rischio di perdita di dati durante l’elaborazione.
