Perché usare modelli 3D nei cantieri edilizi

In breve:

• I modelli 3D in edilizia riducono gli errori e migliorano la comunicazione tra le parti coinvolte.
• L’integrazione con tecnologie come il BIM 4D, la realtà aumentata e il Digital Twin ottimizza la gestione e la sicurezza del cantiere.

I modelli 3D sono la rappresentazione digitale tridimensionale di un progetto edilizio, e il loro utilizzo riduce gli errori progettuali, migliora la comunicazione tra le parti e abbassa i costi di rilavorazione. Capire perché usare modelli 3D significa comprendere come tecnologie come il BIM, il Digital Twin e la realtà aumentata abbiano trasformato la gestione dei cantieri da un processo reattivo a uno predittivo. Queste metodologie non sostituiscono la competenza professionale: la amplificano, mettendo a disposizione dati precisi e verificabili in ogni fase costruttiva. Per i professionisti dell’edilizia e dell’architettura, adottare la modellazione tridimensionale non è più una scelta avanzata. È una condizione per competere.

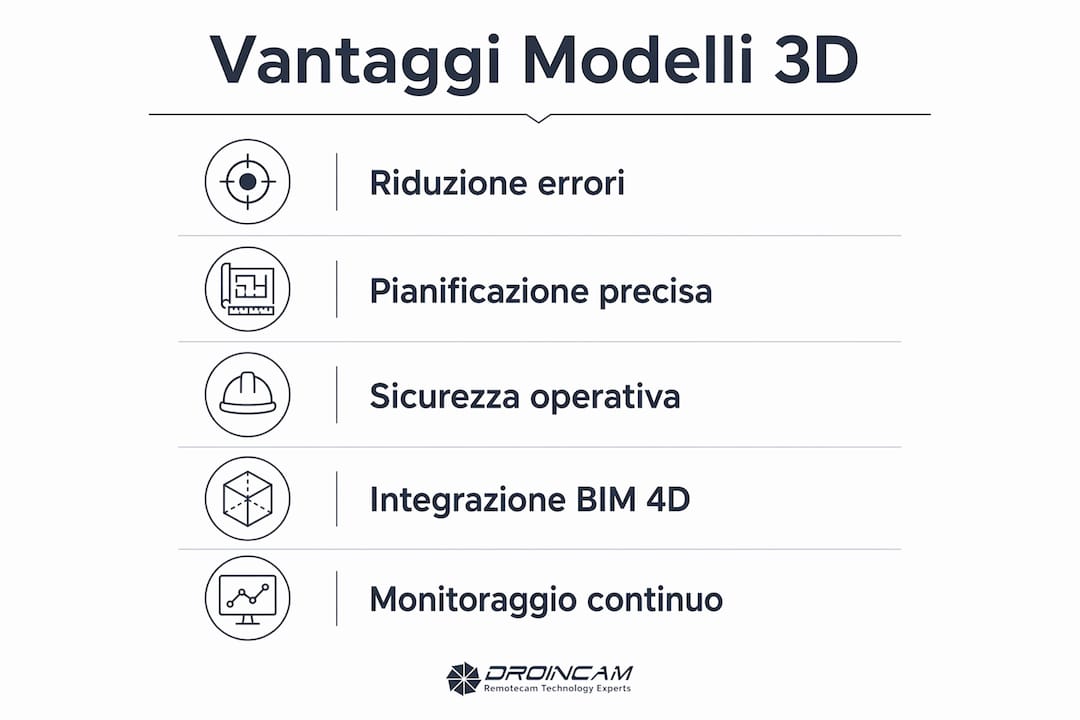

Perché usare modelli 3D: i vantaggi tecnici in cantiere

I benefici dei modelli 3D in cantiere si misurano prima di tutto nella riduzione degli errori esecutivi. La tecnica più efficace in questo senso è la clash detection, ovvero il rilevamento automatico delle interferenze tra elementi strutturali, impiantistici e architettonici prima che il cantiere inizi. L’integrazione BIM-to-Field riduce le rilavorazioni grazie al rilevamento precoce delle interferenze, prevenendo varianti costose durante la fase esecutiva. Questo significa che un problema risolto in fase di modellazione costa una frazione di quanto costerebbe affrontarlo in opera.

La centralizzazione dei dati in un unico modello tridimensionale elimina i disallineamenti tra tavole progettuali, specifiche tecniche e istruzioni operative. Ogni figura coinvolta, dal progettista al direttore dei lavori fino al caposquadra, accede alla stessa fonte di informazioni. Questo riduce le incomprensioni e velocizza le decisioni.

I vantaggi dei modelli 3D si estendono anche al controllo qualità, noto nel settore come QA/QC. Un modello aggiornato permette di confrontare lo stato di avanzamento reale con quello previsto, individuando scostamenti prima che diventino problemi strutturali. La gestione delle risorse migliora di conseguenza: materiali, manodopera e attrezzature vengono pianificati con maggiore precisione, riducendo sprechi e tempi morti.

• Clash detection precoce: individua interferenze tra impianti, strutture e finiture prima dell’esecuzione, azzerando le sorprese in cantiere.
• Coordinamento centralizzato: un unico modello condiviso elimina versioni multiple di tavole e riduce i conflitti informativi tra squadre.
• Controllo QA/QC continuo: il confronto tra modello e avanzamento reale permette di correggere scostamenti in tempo utile.
• Pianificazione delle risorse: materiali e manodopera vengono allocati in base a dati certi, non a stime approssimative.
• Riduzione delle varianti: meno sorprese in fase esecutiva si traducono direttamente in minori costi aggiuntivi e contenziosi.

Un consiglio: Prima di avviare il cantiere, verificate che il modello 3D includa tutti gli impianti specialistici, non solo la struttura. Le interferenze più costose nascono quasi sempre tra impianti meccanici ed elettrici, non tra elementi strutturali.

BIM 4D, realtà aumentata e Digital Twin: come evolvono i modelli 3D

L’uso dei modelli tridimensionali raggiunge il massimo potenziale quando si integra con la variabile temporale. Il BIM 4D unisce geometria 3D e tempo, trasformando il modello da rappresentazione statica a strumento operativo dinamico. Questo consente simulazioni realistiche del processo costruttivo e la prevenzione di conflitti temporali tra attività parallele, come la sovrapposizione di squadre o l’interferenza tra macchinari in aree ristrette.

Il passaggio dal modello 3D statico al BIM 4D e 5D rappresenta un cambiamento profondo: permette il controllo simultaneo di forma, tempi e costi all’interno di un unico modello informativo digitale. Non si tratta di aggiungere uno strato di complessità, ma di guadagnare una visione integrata del progetto che prima richiedeva strumenti separati e spesso incoerenti tra loro.

La realtà aumentata porta il modello direttamente in cantiere. Un operatore con un tablet o un visore può sovrapporre il modello BIM allo spazio fisico reale, verificando in tempo reale se l’esecuzione corrisponde al progetto. Tuttavia, la realtà aumentata funziona solo con un modello BIM georeferenziato e preciso: senza una base affidabile, introduce rischi per la sicurezza operativa invece di ridurli.

Il Digital Twin trasforma il modello 3D in una replica digitale aggiornata in tempo reale, alimentata da sensori IoT, dati di cantiere e rilevamenti continui. Non è un modello che descrive come sarà l’edificio: è un modello che descrive come l’edificio è in questo momento, con tutte le sue variazioni rispetto al progetto originale.

Le fasi di integrazione tra modello 3D e tecnologie avanzate seguono una progressione logica:

1. Modello 3D base: geometria completa di strutture, impianti e finiture, con attributi informativi per ogni elemento.
2. BIM 4D: aggiunta della variabile temporale per simulare le sequenze costruttive e identificare conflitti di programmazione.
3. Realtà aumentata: sovrapposizione del modello allo spazio fisico per verifiche in campo, con prerequisito di un rilievo as-built georeferenziato.
4. Digital Twin: replica dinamica alimentata da dati in tempo reale, utile per monitoraggio continuo e manutenzione predittiva.

Questa progressione non è obbligatoria in sequenza rigida, ma ogni livello aggiunge valore concreto e misurabile alla gestione del progetto.

Modelli 3D per la pianificazione degli scavi e la sicurezza operativa

Negli scavi, la modellazione tridimensionale diventa uno strumento decisivo per la sicurezza e la logistica. La gestione delle opere temporanee tramite modelli 4D è cruciale per evitare interferenze logistiche che possono bloccare il cantiere e generare gravi problemi economici. Pochi centimetri di errore nella pianificazione si traducono in metri di ostacoli reali e ritardi difficili da recuperare.

Il modello 3D consente di coordinare piste di accesso, rampe, aree di deposito e percorsi dei mezzi pesanti prima ancora che il primo escavatore entri in cantiere. Questa pianificazione preventiva riduce il rischio di incidenti causati da interferenze tra mezzi e personale a piedi, e permette di gestire le procedure di emergenza con percorsi già definiti nel modello.

Il successo negli scavi non dipende solo dalla geometria finale dell’opera, ma dalla gestione degli elementi temporanei all’interno del modello 4D per evitare blocchi e contenziosi. Questa consapevolezza cambia il modo in cui i professionisti impostano il modello fin dalle prime fasi progettuali.

Un consiglio: Includete nel modello 4D anche le opere provvisionali come puntellamenti, casseforme e recinzioni di cantiere. Sono elementi temporanei, ma occupano spazio fisico reale e interferiscono con la logistica quanto le strutture permanenti.

Prassi efficaci per implementare i modelli 3D in cantiere

L’adozione dei modelli tridimensionali produce risultati concreti solo se supportata da dati di partenza affidabili. Un rilievo LiDAR ad alta precisione e una modellazione BIM as-built georeferenziata sono prerequisiti per un uso efficace di modelli 3D e realtà aumentata in cantiere. Un modello costruito su rilievi approssimativi genera errori che si propagano in tutte le fasi successive.

Il BIM Specialist è la figura professionale che trasforma le indicazioni progettuali in modelli digitali integrati e consultabili in cantiere, facilitando la gestione delle attività operative con dati aggiornati. Coinvolgere questa figura fin dalle prime fasi progettuali, e non solo nella produzione del modello, fa la differenza tra uno strumento usato e uno strumento utile.

• Rilievo di qualità come punto di partenza: fotogrammetria da drone o scansione LiDAR garantiscono la precisione geometrica necessaria per modelli affidabili.
• BIM Specialist integrato nel team: non un consulente esterno chiamato a fine progetto, ma una figura presente nelle riunioni di coordinamento.
• Piattaforme cloud per la condivisione: la digitalizzazione centralizzata permette accesso in tempo reale a modelli e checklist direttamente sul campo tramite dispositivi mobili.
• Formazione degli operatori: i capocantiere e i capisquadra devono saper leggere e interrogare il modello, non solo ricevere istruzioni da chi lo gestisce.
• Integrazione con il monitoraggio visivo: sistemi timelapse ad alta risoluzione, come quelli offerti da Droincam con fotocamere Nikon e Canon, documentano l’avanzamento reale e permettono di confrontarlo con il modello in modo verificabile.

La gestione documentale digitale e la tracciabilità dei processi garantiscono che le informazioni critiche non vadano perse tra progettazione, esecuzione e fase d’uso. Questo aspetto è spesso sottovalutato, ma diventa decisivo quando si tratta di gestire manutenzioni future o di rispondere a contestazioni.

Il punto di vista di chi lavora sul campo

La trasformazione che ho visto nei cantieri negli ultimi anni

Ho seguito cantieri in cui il modello 3D era presente solo sulla carta: un file consegnato alla fine della progettazione, mai aggiornato, mai consultato in opera. Il risultato era prevedibile: varianti continue, riunioni di coordinamento interminabili, rilavorazioni che erodevano i margini. Poi ho visto cantieri in cui lo stesso modello veniva usato ogni mattina come punto di riferimento operativo, aggiornato dopo ogni sopralluogo, consultato dai capisquadra con un tablet. La differenza non era tecnologica. Era culturale.

La resistenza più comune che incontro non riguarda il costo degli strumenti, ma la convinzione che «abbiamo sempre fatto così». Questa posizione è comprensibile, ma non regge al confronto con i dati: i cantieri che adottano modelli 3D integrati con BIM 4D riducono le varianti in corso d’opera in modo misurabile, e questo si traduce in margini più stabili e clienti più soddisfatti.

Un aspetto che mi ha sorpreso è quanto il monitoraggio visivo continuo, abbinato al modello 3D, cambi la qualità delle decisioni. Quando la direzione lavori può confrontare le immagini timelapse ad alta risoluzione con il modello previsto, le deviazioni emergono settimane prima che diventino problemi strutturali. Droincam lavora esattamente su questo punto: non produce video, ma archivi visivi verificabili che alimentano il controllo di progetto.

La mia convinzione, maturata sul campo, è che il modello 3D non sia uno strumento per i grandi cantieri. È uno strumento per chi vuole gestire qualsiasi cantiere con meno imprevisti e più controllo, indipendentemente dalla scala del progetto.

— Carlo

Droincam per il monitoraggio e i rilievi digitali dei cantieri

Droincam affianca i professionisti dell’edilizia con servizi di monitoraggio cantieri e rilievi con drone che producono dati concreti per alimentare modelli 3D e supportare la gestione operativa. I sistemi timelapse di Droincam utilizzano fotocamere professionali Nikon e Canon per acquisire fotografie ad alta risoluzione a intervalli regolari, non semplici frame video. Questo garantisce un archivio visivo verificabile, utile per report tecnici, riunioni di coordinamento e documentazione ufficiale.

I rilievi con drone, basati su fotogrammetria e LiDAR, forniscono la base geometrica precisa necessaria per modelli 3D affidabili e per l’integrazione con realtà aumentata e Digital Twin. Droincam opera in tutta Italia e offre consulenze personalizzate per cantieri di ogni dimensione. Per valutare la soluzione più adatta al progetto, è possibile contattare il team direttamente tramite il sito.

Domande frequenti

Cosa si intende per modello 3D in edilizia?

Un modello 3D in edilizia è una rappresentazione digitale tridimensionale di un edificio o di un’infrastruttura, contenente informazioni geometriche e tecniche su strutture, impianti e finiture. Quando include dati informativi strutturati, prende il nome di modello BIM.

Perché scegliere modelli 3D rispetto ai tradizionali elaborati 2D?

I modelli tridimensionali permettono di rilevare interferenze tra elementi progettuali prima dell’esecuzione, riducendo varianti e rilavorazioni. Gli elaborati 2D non consentono questo tipo di verifica automatica e richiedono un coordinamento manuale molto più oneroso.

Cos’è il BIM 4D e come migliora la gestione del cantiere?

Il BIM 4D aggiunge la variabile temporale al modello 3D, permettendo di simulare le sequenze costruttive e identificare conflitti di programmazione tra attività parallele. Questo riduce i fermi cantiere e migliora la pianificazione delle risorse.

Quali tecnologie di rilievo servono per un modello 3D affidabile?

La fotogrammetria da drone e la scansione LiDAR sono le tecniche più efficaci per produrre modelli 3D precisi e georeferenziati. Un rilievo di qualità è il prerequisito per qualsiasi applicazione avanzata, inclusa la realtà aumentata.

Come si integra il monitoraggio timelapse con i modelli 3D?

Il monitoraggio timelapse con fotocamere ad alta risoluzione produce un archivio visivo continuo dell’avanzamento lavori, che i professionisti possono confrontare con il modello 3D per verificare la corrispondenza tra progetto e esecuzione reale. Droincam offre questo servizio con fotocamere Nikon e Canon, garantendo qualità costante nel tempo.

Punti chiave

I modelli 3D integrati con BIM 4D, realtà aumentata e monitoraggio visivo continuo sono lo strumento più efficace per ridurre errori, varianti e costi nei cantieri edilizi moderni.
